超高分大屏拼接可视化：数字孪生与指挥中心的显示与计算硬件方案

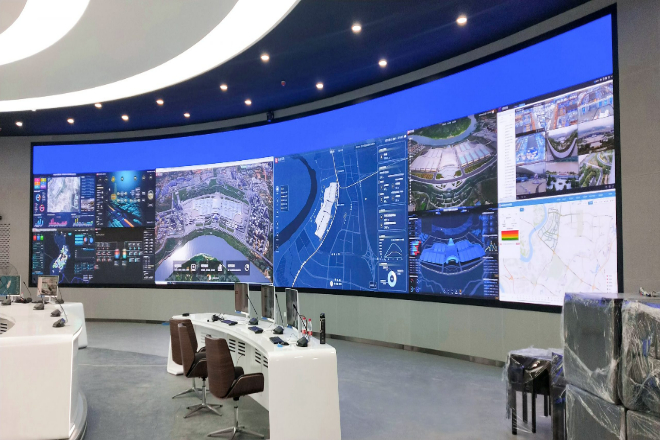

一、技术演进：从"多屏显示"到"像素级精密控制"

• 分辨率跃迁：单屏4K已无法满足需求，8K/16K超高分成为指挥决策与数字孪生的标配
• 延迟零容忍：从数据产生到屏幕呈现必须<16ms（VR防晕动症阈值），传统方案延迟高达50-100ms
• 并发信号爆炸：现代指挥中心需同时处理120+路4K信号（监控、无人机、卫星、物联网）
• 7×24可靠性：金融交易、应急指挥等场景要求99.999%可用性，任何黑屏、闪屏都可能造成决策失误

二、核心计算任务与硬件瓶颈分析

1. 超高分实时渲染：像素吞吐量的暴力美学

• 16K×8K分辨率：单帧像素数达1.32亿，是4K的16倍，需48GB显存才能完整缓存
• 60-120fps实时性：每秒渲染79亿像素，相当于12部4K电影同时播放的计算量
• 多视口并行：数字孪生场景需同时渲染三维城市、数据图表、视频流，GPU负载均衡至关重要

• 显存带宽：GDDR6X（1008GB/s）已接近极限，GDDR7（1792GB/s）成为必需
• PCIe带宽：多GPU间纹理同步需要PCIe 5.0 x16（64GB/s），避免帧撕裂
• 同步精度：多GPU输出必须达到像素级帧锁定（Frame Lock），偏差<1像素

2. 视频信号处理：FPGA的专用计算优势

• IP视频流：H.265/AV1编码的4K监控，需硬解码（单路4K@60fps约需500个CUDA核心）
• SDI广播信号：12G-SDI（4K@60fps）与3G-SDI（1080p）混合，需格式转换与色彩空间统一
• 非标分辨率：LED模组常采用非标准分辨率（如3840×7560），需实时缩放与裁剪

• GPU（CUDA）：适合AI推理、复杂着色，但延迟通常在10-20ms
• FPGA（纯硬件）：可实现0ms延迟的无缝切换，支持4:4:4全色度采样，但开发成本高

3. 数字孪生数据融合：内存与网络的极限挑战

• IoT传感器：10万+节点，每秒产生GB级时序数据
• 三维GIS：城市级BIM模型达TB级，需内存映射文件技术实现秒级加载
• 实时仿真：交通流、电磁场、气象模拟等计算密集型任务，需CPU+GPU异构计算

• 内存容量：128GB为起步，512GB-1TB才能支撑城市级数字孪生
• 网络延迟：5G专网+400Gbps InfiniBand，确保分布式节点间<5μs延迟
• 存储IOPS：NVMe Gen5 SSD阵列，随机读写>100万IOPS，保障纹理流送不卡顿

三、硬件配置方案：从指挥室到城市大脑

【方案A】中型指挥中心（8K拼接墙，16-32屏）

• 信号层：支持HDMI 2.1、DP 2.0、12G-SDI、光纤（单模/多模）混合接入
• 处理层：FPGA完成信号裁剪、缩放、叠加，GPU负责三维渲染
• 显示层：通过Mosaic模式（专业卡）或视频墙处理器实现16屏逻辑统一

• 总像素：3310万（8K）
• 刷新率：60Hz（可升级120Hz）
• 延迟：信号处理<8ms，渲染<16ms，总延迟<24ms
• 信号并发：16路4K@60fps或64路1080p

【方案B】大型作战指挥/虚拟制片中心（16K LED墙，64-128屏）

• 16K实时渲染：通过4机nDisplay集群，每机渲染4K象限，拼接为16K完整画面
• 零延迟信号切换：FPGA处理器支持0ms无缝切换，满足作战指挥的实时性要求
• 多源融合：120路4K信号任意开窗、漫游、叠加，支持16层画面叠加
• 冗余设计：双控制卡、双电源、双网络，故障自动切换时间<1秒

【方案C】城市级数字孪生大脑（超大规模分布式系统）

• 云边端协同：复杂仿真在云端，实时渲染在边缘，交互控制在终端
• 数字孪生引擎：Unreal Engine 5 + CesiumJS + 自研GIS融合，支持BIM+IoT+视频融合
• AI增强：大模型（LLM）实现自然语言控制大屏，"显示全市交通拥堵情况"秒级响应

四、关键技术深度解析

1. 超高分渲染的"不可能三角"：分辨率、帧率、延迟

• 16K@60fps需要约40GB/s的显存带宽（单帧1.32亿像素×4字节×60fps）
• 双卡NVLink提供112GB/s互联带宽，看似充足，但多机同步开销会吞噬30%性能
• 延迟分解：渲染（8ms）+ 同步（2ms）+ 传输（5ms）+ 显示（8ms）= 23ms（接近极限）

• 分块渲染（Tile Rendering）：将16K画面分为8×8象限，每GPU负责一块，通过稀疏纹理技术减少显存占用
• 异步时间扭曲（ATW）：在帧率不足时，通过头部追踪数据外推画面，保持流畅感
• 预测渲染：基于AI预测下一帧内容，提前加载资源，减少延迟

2. FPGA视频处理器的架构优势

输入接口（HDMI/SDI/DP）→ 格式转换 → 帧缓冲 → 缩放/裁剪 → 叠加混合 → 输出同步

• 零软件开销：无操作系统，无驱动延迟，上电即工作
• 确定性延迟：处理时间固定为1帧周期（16.6ms@60Hz），无抖动
• 并行处理：支持16路4K信号同时缩放，每路独立处理，互不干扰

3. 显示技术选型：LCD vs LED vs投影融合

• COB封装LED：死灯率降低90%，维护成本大幅下降
• 主动式3D：120Hz刷新率支持主动快门3D，数字孪生可沉浸式漫游
• 触控集成：LED表面集成红外触控，支持多人同时交互

4. 同步技术：从帧锁定到像素锁定

• 支持4路GPU（16屏输出）的帧同步
• 外部 house sync 输入（Black Burst或Tri-Level）
• Swap Barrier确保多机缓冲区交换同步

• 像素时钟同步：所有输出共享同一时钟源，偏差<1ppm
• 扫描线对齐：确保多屏拼接时，相邻屏幕的扫描线完全对齐，无撕裂
• Genlock：支持广播电视标准的同步信号，与播出系统无缝对接

五、软件生态与系统集成

1. 可视化引擎选型

2. 多屏管理软件

• NVIDIA Mosaic：将多屏虚拟为单一大桌面，支持16K×16K逻辑分辨率
• Datapath Wall Control：专业级视频墙管理，支持异形拼接与任意开窗
• 自研中控系统：基于RESTful API，集成语音控制、AI推荐、自动化预案

3. 典型系统拓扑

[数据源层]
├─ 监控摄像头（4K@60fps，H.265）
├─ 无人机图传（1080p，低延迟）
├─ 卫星遥感（8K静态+动态）
├─ 物联网传感器（时序数据）
└─ 业务系统（数据库/ERP/SCADA）

[处理层]
├─ FPGA视频处理器（信号调度）
├─ GPU渲染集群（三维可视化）
└─ CPU计算节点（数据分析）

[显示层]
├─ 主屏：16K LED墙（作战态势）
├─ 辅屏：8K LCD（数据图表）
└─ 移动端：平板/VR（远程指挥）

[控制层]
├─ 中控工作站（人机交互）
├─ AI决策支持（大模型）
└─ 自动化预案（应急响应）

六、应用场景与配置速查

七、未来趋势与技术储备

1. 全息显示：光场显示技术实现裸眼3D，无需眼镜的沉浸式数字孪生
2. 光通信：Li-Fi（可见光通信）替代HDMI/DP，带宽>100Gbps，零电磁干扰
3. 存算一体：Processing-in-Memory（PIM）技术，内存内直接处理视频数据，延迟降低100倍
4. 量子加密：指挥中心数据传输采用QKD（量子密钥分发），防窃听
5. 神经渲染：NeRF（神经辐射场）替代传统 polygon 渲染，百GB模型秒级加载

八、结语
