Hypermesh、ANSA等通用有限元前处理器未来发展--从智能化CAE前处理技术角度的深度技术分析与硬件配置指南。

一、应用技术分析

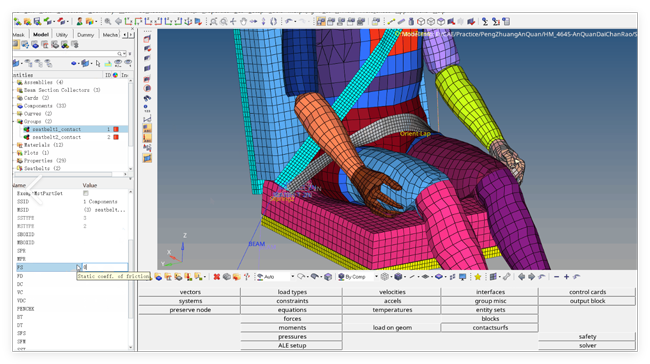

1.1 通用有限元前处理技术（Hypermesh/ANSA）

• 几何清理与修复：CAD模型导入（STEP/IGES/CATIA）、几何缺陷自动修复、特征抑制
• 网格划分算法：
  • 面网格：三角形/四边形自动划分（mapped meshing、free meshing）
  • 体网格：四面体（Tet）、六面体（Hex）扫掠、混合网格（Hybrid）
  • 边界层网格（BL）：CFD壁面网格、结构应力集中区域细化
• 连接单元管理：螺栓（Bolt）、点焊（Spot Weld）、粘胶（Adhesive）、缝焊（Seam）自动化创建
• 多求解器支持：Nastran、Abaqus、LS-DYNA、OptiStruct、Fluent、ANSYS等 deck 文件生成

1.2 AI驱动的智能化前处理

• 自然语言处理（NLP）：将语音指令（如"在螺栓孔处建立连接"）转化为几何操作指令
• 计算机视觉（CV）：圈选区域识别（ROI detection）、特征自动识别（孔、倒角、肋板）
• 生成式AI：网格质量自动修复（基于深度学习的网格优化）、智能材料推荐
• 知识图谱：材料数据库（文中steel参数：E=210000, ν=0.3, ρ=7.85e-9）与标准件库联动

1.3 集成后处理与实时渲染

• 即时结果提取：无需打开后处理GUI，直接在前处理界面圈选区域查看应力/应变云图
• PPT报告自动生成：自动化后处理脚本、结果截图、关键数据提取
• AR/VR可视化：虚拟环境中直接点选操作（文中提到的AR虚拟环境）

1.4 智能优化集成

• 拓扑优化：基于OptiStruct/Tosca的形貌优化（文中"优化区域强度不足问题"）
• 参数优化：厚度、材料属性作为设计变量，重量约束（<10%）下的强度优化
• 自动化工作流：语音触发优化流程→自动设置变量→调用求解器→结果反馈

二、计算特点分析

1. 内存容量：整车/整机网格（千万级单元）前处理时，Hypermesh内存占用可达100GB+
2. 单核性能：几何清理、特征识别等算法单线程依赖严重
3. 显卡OpenGL：复杂装配体（10万+零件）的流畅旋转/缩放依赖专业显卡驱动优化

三、安装系统清单

3.1 操作系统

• Windows：Windows 10/11 Pro for Workstations（Hypermesh 2024官方支持，兼容性好）
• Linux：RHEL 8.6/9.0、CentOS 7.9（服务器版本，大规模并行网格划分稳定）
• 容器环境：Docker（用于部署AI语音识别微服务）

3.2 核心前处理软件

通用前处理器：
├── Altair Hypermesh 2024（核心，多物理场前处理）
├── BETA CAE Systems ANSA 24.x（竞争对手，汽车领域强势）
├── Hexagon MSC Apex（新生代，直接建模+网格）
└── Siemens Simcenter 3D（NX集成）

CAD接口：
├── Dassault CATIA V5/V6（航空汽车）
├── Siemens NX 1980+（复杂曲面）
├── PTC Creo 9.0（机械结构）
└── Autodesk Alias（A面造型）

网格质量检查：
└── Altair Hyperview（后处理集成）

AI增强模块（预测）：
├── 语音识别引擎：NVIDIA Riva（本地ASR部署）
├── 几何识别：OpenCV + PyTorch（特征识别）
└── 自动化脚本：Python 3.9+ + Hypermesh API（Tcl/Tk）

3.3 辅助软件栈

• 材料数据库：MatWeb集成、Granta MI（企业材料数据管理）
• 版本控制：Siemens Teamcenter、Altair SimLab（PLM集成）
• 报告生成：Python-docx（自动PPT/Word报告）、Matplotlib（结果可视化）
• 硬件加速：NVIDIA CUDA Toolkit 12.x、TensorRT（推理加速）

四、硬件配置推荐

方案A：标准CAE前处理工作站（面向10万-100万网格规模）

CPU：Intel Core i9-14900K（24核，5.8GHz睿频，高主频利于几何运算）
     或 AMD Ryzen 9 7950X（16核，5.7GHz，性价比高）
内存：DDR5-5600 128GB（4×32GB，预留升级至256GB插槽）
显卡：NVIDIA RTX A4000 16GB（专业卡，OpenGL优化，Hypermesh认证驱动）
存储：
  - 系统盘：Samsung 990 PRO 2TB NVMe（PCIe 4.0，快速启动）
  - 数据盘：Samsung PM9A3 7.68TB U.2（企业级，大容量模型存储）
  - 高速缓存：Intel Optane P5800X 800GB（临时文件加速）
显示：27寸 4K IPS（Hypermesh界面元素多，高分辨率提升效率）
输入设备：3Dconnexion SpaceMouse Enterprise（CAD/CAE专用3D鼠标）

方案B：大规模整车/整机前处理旗舰（500万+网格，AI增强）

CPU：AMD Ryzen Threadripper PRO 5995WX（64核，128线程）
     或 Intel Xeon W9-3495X（56核，AMX指令集加速AI）
内存：DDR5-4800 ECC 512GB（8×64GB，支持Error Correction，大模型不崩溃）
显卡：NVIDIA RTX 6000 Ada 48GB（大显存，AI推理+复杂模型显示）
AI加速：NVIDIA TensorRT环境预装，支持语音命令实时识别
存储：
  - 系统：2×Intel P5800X 1.6TB RAID 1（冗余，系统稳定）
  - 数据：4×Samsung PM1743 15.36TB U.2 RAID 10（高速+安全，>100GB模型文件）
  - 归档：LTO-9磁带机（历史模型归档）
网络：10GbE（团队共享模型库）、InfiniBand（连接计算集群提交作业）
外设：
  - 双屏32寸 4K（左：模型树/属性；右：几何视图）
  - 降噪麦克风阵列（支持3米远场语音识别，匹配文中语音输入场景）

方案C：移动前处理工作站（外场/客户现场）

CPU：Intel Core i9-14900K（24核，5.6GHz，旗舰）

内存：DDR5-5600 96GB（2×48GB，大容量内存）

显卡：NVIDIA RTX 5000 Ada 16GB（专业卡）

存储：8TB NVME（速度优先）

显示：17.3寸 4K miniLED（HDR1000，户外可视）

适用场景：驻场工程师、客户现场技术支持、模型现场修复。

方案D：AI前处理服务器（团队共享，语音+自动化）

CPU：2×Intel Xeon Gold 6548Y+（32核/颗，共64核，高频+多核平衡）
GPU：NVIDIA L40S 48GB×2（AI推理专用，支持虚拟化vGPU）
内存：DDR5-4800 1TB（16×64GB，多并发用户）
虚拟化：NVIDIA vPC/vApps（5-10个工程师同时远程使用Hypermesh）
存储：
  - 全闪：30TB NVMe（5GB/s读取，多用户并发不卡顿）
  - 对象存储：MinIO（历史模型版本管理）
AI软件栈：
  - NVIDIA Riva（本地语音识别，延迟<200ms）
  - LLM服务：Llama 2 70B（本地部署，CAE知识问答）
网络：双25GbE（低延迟远程桌面）

五、未来技术适配建议

1. 语音交互硬件：配置降噪麦克风+NVIDIA Riva本地ASR引擎，避免云端数据泄露风险
2. AR/VR就绪：预留DP 1.4a接口带宽，支持未来AR眼镜（如HoloLens 3）连接，实现文中"AR虚拟环境点选"
3. 大模型本地部署：配置24GB+显存显卡，支持LLM（如Code Llama）生成Tcl脚本自动化
4. 内存预留：随着"自动修复网格质量"等AI功能加入，内存占用将激增，建议配置比当前需求高50%的内存
