ENVI遥感图像处理工作站集群硬件配置推荐2022v1

时间：2022-03-22 02:49:00 来源：UltraLAB图形工作站方案网站 人气：1192 作者：admin

PCI卫星/航空/雷达图像处理、摄影测量工作站集群配置全集

eCognition遥感图像分析桌面、批处理系统配置推荐2022v2

一 ENVI遥感图像处理软件介绍

ENVI 是图像处理和分析软件的行业标准。图像分析师、GIS专业人员和科学家使用它从地理空间图像中提取及时、可靠和准确的信息。

ENVI可以从最新和最流行的卫星和机载传感器（例如卫星、小型卫星、航空或无人机系统 UAS），摄取由各种数据，例如：全色、高光谱、多光谱、激光雷达LiDAR、合成孔径雷达SAR、光学、立体、热成像或声学数据等类型的地理空间图像和数据，并提取有意义的信息，
ENVI 可以在桌面或云端处理任何大小的数据集，并具有自动化工具，可以快速轻松地准备来自任何模式的图像，以供查看和进一步分析。
ENVI 包含一整套数据分析工具，用于快速轻松地从图像中提取信息。这些工具显示为离散的处理任务以及指导您完成处理步骤以确保准确准备的工作流程，包括校准、预处理、大气校正、全色锐化、正射校正和配准。
ENVI 分析可用于检测变化和异常、测量和提取特征、建模地形特征等等。

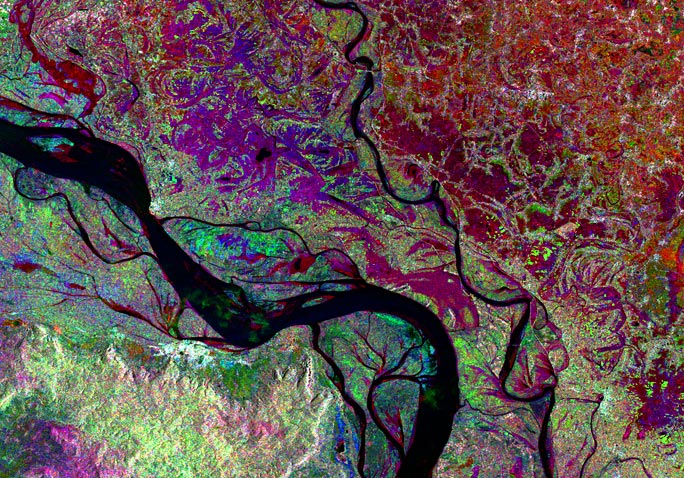

遥感图像广泛用于地球的气候、土地、交通、国防领域，遥感设备获取的图像越来越精细，数据量巨大，动辄几百TB，甚至PT级，做好图像处理和数据分析，需要更快计算硬件设备和高效算法的遥感图像处理软件。

二 ENVI遥感图像处理主要环节计算特点

No	分类		CPU 计算	GPU 加速	深度学习技术
(一)	数据处理
1	大气校正		CPU	GPU
2	图像镶嵌		CPU
3	辐射校正		CPU
4	变换	颜色空间变换	CPU
		图像锐化	CPU
		独立成分分析	CPU
		主成分分析	CPU	GPU
		合成彩色图像	CPU
5
(二)	数据分析
1	异常、变化、目标检测		CPU	GPU	DL
2	分类		CPU		DL
3	发送激光雷达		CPU
4	特征提取		CPU		DL
5	地理定位工具	RPC正射校正	CPU	GPU
		图像配准	CPU
6	雷达工具		CPU	GPU-FP64
7	光谱工具		CPU	GPU
8	地形工具		CPU	GPU
9	植被分析		CPU

#p#page_title#e#

三 ENVI遥感图像处理硬件配置方案

西安坤隆计算机科技有限公司专注于图形工作站行业应用，从2008年至今，我们为行业应用，提供最快计算硬件配置方案（桌面工作站、集群服务器、移动便携工作站），例如科学与工程计算、图形设计、图像处理、虚拟显示/可视化/数字孪生、影视后期、大数据等，
基于ENVI软件、深度学习模块、雷达图像模块、ENVI Server等产品，量身定制最新的计算架构，我们给出相应的配置推荐：
ENVI遥感图像处理桌面工作站配置方案
ENVI 深度学习智能分析工作站配置方案
ENVI企业级图像处理服务器集群配置方案
ENVI SARScape雷达图像处理工作站配置方案
ENVISARScape服务器集群处理配置方案

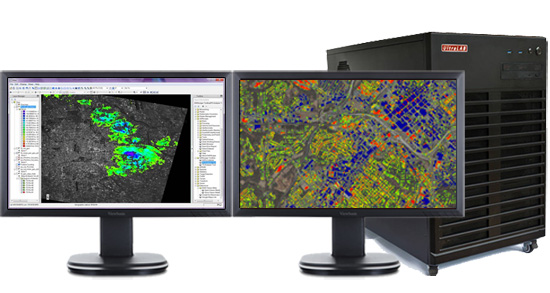

3.1 ENVI遥感图像处理/智能分析工作站配置推荐

配置特点
基于ENVI软件计算要求，完美的计算硬件架构；
CPU采用intel 12代超频计算技术；
GPU采用Nvidia RTX三代GPU架构；
配备高速SSD，数据io带宽大幅提升，低延迟；
是目前配置完美、强大的遥感图像处理、智能自动分析计算桌面级计算平台

NO	品牌与型号	配置规格	价格	备注
1	A310 14832-MAB	Intel 12代高频处理器（10核，其中6核4.8GHz，4核4.0GHz）/水冷/32GB DDR4/RTX A2000 12GB /1TB PCIeSSD /8TB SATA企业级/塔式(750w)/双27寸图显(4K)	33500	高性价比
2	A310 14932-MAC	Intel 12代高频处理器（12核，其中8核4.9GHz，4核4.1GHz）/水冷/32GB DDR4/RTX A4000 16GB /1TB PCIeSSD /8TB SATA企业级/塔式(750w)/双27寸图显(4K)	40500	加速型
3	A310 14964-MBD	Intel 12代高频处理器（12核，其中8核4.9GHz，4核4.1GHz）/水冷/64GB DDR4/RTX A5000 24GB /2TB PCIeSSD /16TB SATA企业级/塔式(750w)/双27寸图显(4K)	59500	高速型
4	A310 150128-MCE	Intel 12代高频处理器（16核，其中8核5.0GHz，8核4.2GHz）/水冷/128GB DDR4/RTX A6000 48GB /4TB PCIeSSD /16TB SATA企业级/塔式(750w)/双27寸图显(4K)	95000	极致型

3.2 ENVI雷达图像处理工作站配置推荐

配置特点
基于ENVISARScape雷达图像处理软件计算要求，定制计算架构；
CPU采用intel 12代超频计算技术（满足中小规模）或Xeon三代可扩展计算架构（满足中大规模）；
超算卡配备Nvidia FP64算力强大的GPU卡；
配备高速SSD，数据io读写大幅提升；
是目前最强大的雷达图像处理桌面静音级计算平台

NO	品牌与型号	配置规格	价格	备注
1	GA310P 14864-MBE	Intel 12代高频处理器（10核，其中6核4.8GHz，4核4.0GHz）/水冷/64GB DDR5/Quadro GP100 16GB/500GB SSD/2TB PCIeSSD /16TB SATA企业级/微塔式(1300w)/双27寸图显(4K)	84500	高性价比
2	GA310P 14996-MCF	Intel 12代高频处理器（12核，其中8核4.9GHz，4核4.1GHz）/水冷/96GB DDR5/Quadro GV100 32GB /500GB SSD/4TB PCIeSSD /16TB SATA企业级/微塔式(1300w)/双27寸图显(4K)	135000	加速型
3	GA310P 150128-MDG	Intel 12代高频处理器（12核，其中8核5.0GHz，4核4.2GHz）/水冷/128GB DDR5/Nvidia A100 40GB（水冷级）/500GB SSD /7.68TB PCIeSSD /18TB SATA企业级/微塔式(2000w)/双27寸图显(4K)	175000	高速型
4	GT420M 139192-UCE	Intel Xeon 银牌4316处理器（20核3.9GHz(全核)/4.4GHz(单核)）/水冷/192GB DDR4/ RTX A2000 12GB/Quadro GP100 16GB/500GB SSD/3.84TB PCIeSSD /18TB SATA企业级/双塔式(1300w)/双27寸图显(4K)	117000	海量超值型
5	GX650M 239256-UCF	2颗Intel Xeon 银牌4316处理器（40核3.9GHz(全核)/4.4GHz(单核))/水冷/256GB DDR4/RTX A2000 12GB /Quadro GV100 32GB/500GB SSD/3.84TB PCIeSSD /18TB SATA企业级/双塔式(1300w)/双27寸图显(4K)	169990	海量高速型
6	GX650M 240512-UDG	2颗Intel Xeon 金牌6354处理器（36核4.0GHz(全核)/4.3GHz(单核))/水冷/512GB DDR4/RTX A2000 12GB /Nvidia A100 40GB/500GB SSD/7.68TB PCIeSSD /18TB SATA企业级/双塔式(1300w)/双27寸图显(4K)	256000	海量极致型

#p#page_title#e#

3.3 ENVI企业级集群图像处理配置方案

集群技术特点

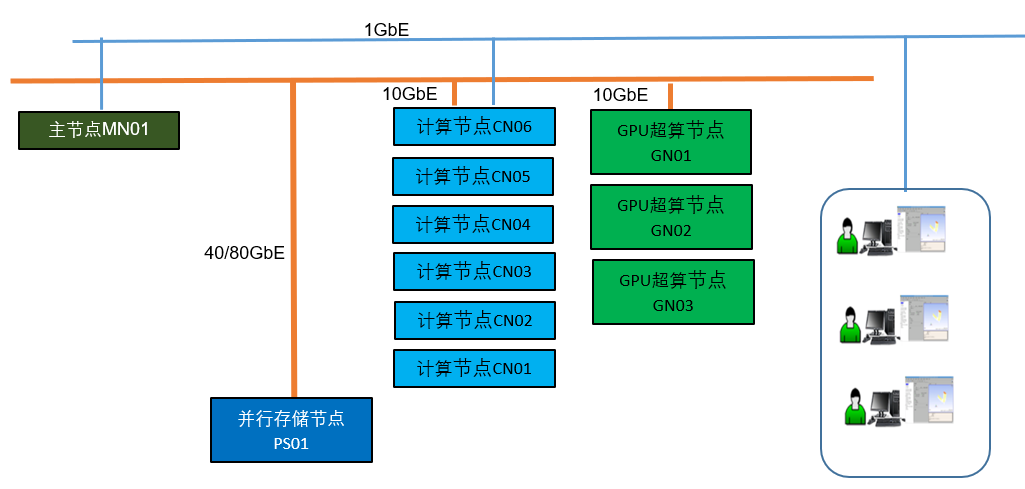

（1）硬件采用最新intel Xeon三代计算架构，分别由主节点、计算节点、GPU超算节点、并行存储节点组成。
（2）是目前市场上，第一个针对遥感图像处理计算要求优化设计,【计算节点】配备CPU高频+有限多核架构，保证整个处理过程中单核、多核计算都能达到最高效能。
（3）【GPU超算节点】配备最新Xeon3代处理器、支持神经元计算的GPU超算卡，构成理想的异构超算平台，保证了基于深度学习的智能分析计算效能最大化。
（4）【并行存储节点】配备高速缓存+双通道并行存储，接口PCIe 4.0 x4，数据读写io达到每秒随机3万次以上并行读写，保证多机多任务多用户同步io无延迟无卡顿，
（5）集群性能从硬件架构、数据io、网口带宽均比常规集群性能更完善理想。

相关机型：

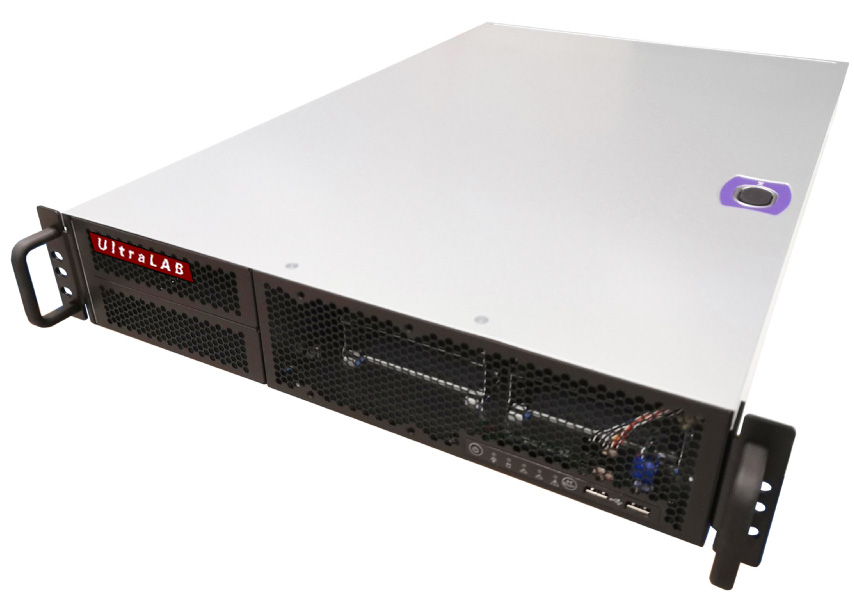

（1）管理服务器（主节点）

机型：UltraLAB M650
技术特点：
采用intelXeon第3代可扩展处理器，支持16通道内存，网口配备10G，硬盘采用SSD，CPU核数足够多，完全胜任多用户/多任务并发请求，永不满负荷，永无卡顿。

（2）图像处理服务器（计算节点）

机型：UltraLAB HF650（2021年上市的最新机型）
技术特点：
采用intelXeon第3代可扩展处理器，支持16通道内存，网口配备10G，硬盘采用SSD，保证硬件配置计算更强、io带宽更高、整机性能全方位优化，保证遥感图像数据处理最快计算能力。

（3）GPU超算服务器（GPU超算节点）

机型：UltraLAB GA310
技术特点：
采用intel第12代高频处理器（12~16核），支持PCIe 4.0 GPU超算卡，最大内存到128GB，网口配备10G，硬盘采用SSD，io带宽更高、整机性能全方位优化，保证GPU计算胜任遥感图像智能分析。

（4）并行存储服务器（存储节点）

相关机型：UltraLAB N650C
技术特点：
CPU 采用 intel Xeon第三代可扩展处理器
高速缓存盘：配备PCIe 4.0 x4 固态盘确保数据处理的高速读写(读写7GB/s、4GB/s以上)及超低io延迟、
配备并行存储：提供2~3通道8盘位阵列，读写分离，数据备份安全可靠，性能大幅提升，最大容量378TB（24盘位）
网口:配备双10G/40G光口，理论io带宽达到10GB/s
另外，整机性能全方位优化，保证航拍影像数据io最佳

这是目前（2022年3月份）市场上，最新最快的多机并行遥感处理集群解决方案
支持远程操作、远程管理，系统管理员和使用者直接在办公室甚至异地进行操作。

方案1 遥感图像处理集群配置推荐（计算节点 5个，支持雷达图像处理）

NO	货物名称	型号	数量	单价	小计
1	主节点	2颗Xeon 金牌5320（52核@3.3GHz）/128GB DDR4/960GB SSD/2U机架式/万兆网卡(光口)	1	53500	53500
2	计算节点	2颗Xeon 银牌4316（40核@3.9GHz(全核)/4.4GHz（单核））/256GB DDR4/960GB SSD/2U机架式/万兆网卡(光口)	5	52000	260000
2	高速存储服务器N420A	Xeon 银4310(24核2.3Ghz)/128GB DDR4 /480GB SSD系统盘+7.68TB高速缓存盘/252TB并行存储（双通道）/4U机架式/双口40GbE(光口)/	1	123000	123000
3	交换机	24口10G光口，6口40G光口	1	17500	17500
4	服务器机柜	42U，含1个8位PDU、8个托盘	1	5500	5500
5	KVM	8口 VGA KVM切换器	1	1850	1850
6	图像处理	图像处理软件（可选）
7	操作系统	Windows server 或Linux
累计					461350
安装调试费用：累计金额*5%					23060
合计				¥484,410元

方案2 遥感图像处理企业集群配置推荐（计算节点10个，支持雷达图像处理）

NO	货物名称	型号	数量	单价	小计
1	主节点	2颗Xeon 金牌5320（52核@3.3GHz）/128GB DDR4/960GB SSD/2U机架式/万兆网卡(光口)	1	53000	53000
2	计算节点	2颗Xeon 银牌4316（40核@3.9GHz(全核)/4.4GHz（单核））/256GB DDR4/960GB SSD/2U机架式/万兆网卡(光口)	10	52000	520000
2	高速存储服务器N420A	Xeon 银4310(24核2.3Ghz)/128GB DDR4 /480GB SSD系统盘+7.68TB高速缓存盘/252TB并行存储（双通道）/4U机架式/双口40GbE(光口)/	1	123000	123000
3	交换机	24口10G光口，6口40G光口	1	17500	17500
4	服务器机柜	42U，含1个8位PDU、8个托盘	2	5500	11000
5	KVM	8口 VGA KVM切换器	1	1850	1850
6	图像处理	图像处理软件（可选）
7	操作系统	Windows server 或Linux
累计					728700
安装调试费用：累计金额*5%					36430
合计				¥765,130元

方案3 遥感图像处理企业集群配置推荐（计算节点5个，AI计算节点5个）

NO	货物名称	型号	数量	单价	小计
1	主节点	2颗Xeon 金牌5320（52核@3.3GHz）/128GB DDR4/960GB SSD/2U机架式/万兆网卡(光口)	1	53500	53500
2	计算节点	2颗Xeon 银牌4316（40核@3.9GHz(全核)/4.4GHz（单核））/256GB DDR4/960GB SSD/2U机架式/10G网卡(光口)	5	52000	260000
3	AI计算节点	Intel 12代高频处理器（12核,其中8核5.0GHz，4核4.1GHz）/128GB DDR5/RTX A5000 24GB/960GB/4U机架式/10G网卡(光口)	5	57500	287500
2	高速存储服务器N420A	Xeon 银4310(24核2.3Ghz)/128GB DDR4 /480GB SSD系统盘+7.68TB高速缓存盘/252TB并行存储（双通道）/4U机架式/双口40GbE(光口)/	1	123000	123000
3	交换机	24口10G光口，6口40G光口	1	17500	17500
4	服务器机柜	42U，含1个8位PDU、8个托盘	2	5500	11000
5	KVM	8口 VGA KVM切换器	1	1850	1850
6	图像处理	图像处理软件（可选）
7	操作系统	Windows server 或Linux
累计					756200
安装调试费用：累计金额*5%					37810
合计				¥794,010元
