史上最强大的--EDA/IC芯片/集成电路设计计算服务器存储集群配置方案
目录
1)芯片设计主要环节计算特点分析
2)芯片设计应用与分布式集群计算设备选型
3)芯片设计IT设备集群配置方案
芯片设计应用规模和复杂度越来越大,设计精度和要求越来越高,需要更快的高性能设计服务器和高速海量存储服务器组成的高速集群,如何配置
(一)芯片设计主要环节计算特点分析
芯片设计主要计算环节主要包括几个方面:
1) 逻辑设计:逻辑设计是将系统设计转化为逻辑电路的过程。逻辑设计的计算环节主要包括:
- 功能验证:功能验证是验证逻辑电路是否满足系统设计的功能要求。功能验证的计算量取决于逻辑电路的规模和复杂度。
- 性能分析:性能分析是分析逻辑电路的性能指标,例如速度、功耗、面积等。性能分析的计算量取决于逻辑电路的规模和复杂度。

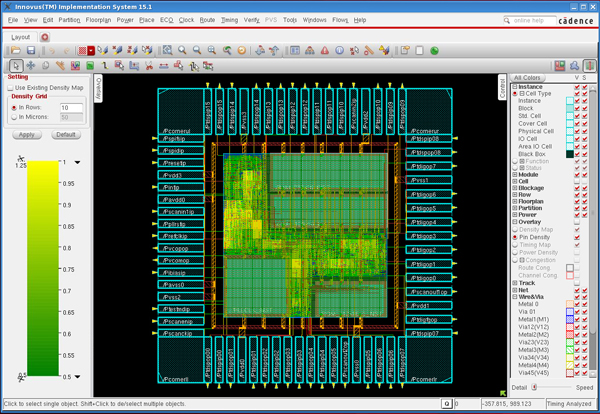

2) 物理设计:物理设计是将逻辑电路映射到半导体材料上的过程。物理设计的计算环节主要包括:
- 布局:布局是将逻辑电路的元件按照一定规则排列在晶圆上。布局的计算量取决于逻辑电路的规模和复杂度。
- 布线:布线是将逻辑电路的元件之间进行连接。布线的计算量取决于逻辑电路的规模和复杂度。
- 电路仿真:电路仿真是模拟逻辑电路在实际环境中的运行情况。电路仿真的计算量取决于逻辑电路的规模和复杂度。
此外,芯片设计过程中还涉及到一些其他的计算环节,例如:
版图验证:版图验证是验证逻辑电路的版图是否符合设计要求。版图验证的计算量取决于逻辑电路的规模和复杂度。
- 时序分析:时序分析是分析逻辑电路的时序性能。时序分析的计算量取决于逻辑电路的规模和复杂度。
- 功耗分析:功耗分析是分析逻辑电路的功耗。功耗分析的计算量取决于逻辑电路的规模和复杂度。
芯片设计是一个复杂的过程,芯片设计,包括 RTL 设计、综合、物理实现、时序分析、静态功耗分析、验证等。这些工作都需要大量的计算资源,以下环节的计算量巨大:
- 仿真验证:对于一个复杂的芯片设计,仿真数据量可以达到数TB,仿真时间可以达到数周甚至数月。使用多机分布式并行计算可以将仿真时间缩短到数天甚至数小时。
- 综合:对于一个复杂的芯片设计,综合数据量可以达到数PB,综合时间可以达到数天甚至数周。使用多机分布式并行计算可以将综合时间缩短到数小时甚至数分钟。
- 布局布线:对于一个复杂的芯片设计,布局布线数据量可以达到数PB,布局布线时间可以达到数天甚至数周。使用多机分布式并行计算可以将布局布线时间缩短到数小时甚至数分钟。
这些计算环节的计算量都随着芯片规模和复杂度的增加而增加。因此,芯片设计是一个计算密集型的任务,需要使用高性能的计算机系统。
(二)芯片设计应用与分布式集群计算设备选型

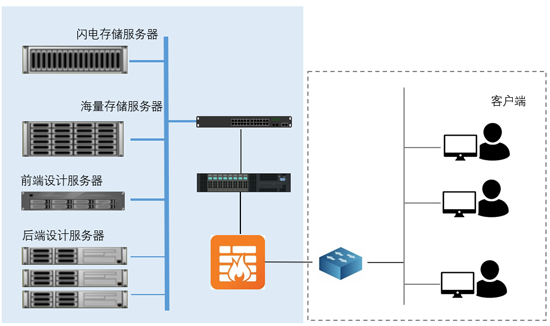

分布式集群硬件部分是由计算环节中,前端设计服务器、后端设计服务器、高速存储服务器、交换机重要设备组成。

2.1 前端设计服务器配置说明
主要用于RTL设计、综合等工作,需要大量的多线程计算。因此,推荐使用多核处理器计算架构的计算设备。

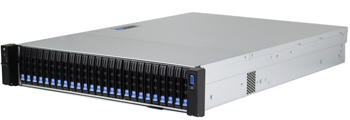

推荐机型1:AMD三代高性能计算服务器
型号:UltraLAB GR650
主要配置:
2颗AMD霄龙7773X处理器(共计128核,大缓存)
1TB DDR4 3200 RDIMM
100GbE网口
2U机架式(1200W冗余)
配置说明:满足多用户多任务并行计算,提供最先进计算架构,多核+大容量三级缓存,大容量内容,高IO带宽,
配置无死角,瓶颈降低到最低
推荐机型2:AMD霄龙5代高性能计算服务器

型号:UltraLAB GR660
主要配备:
2颗AMD霄龙9755处理器(共计256核4.1GHz)
1.5TB(32*64GB)DDR5 4800 RDIMM
100GbE网口
4U机架式(1200W冗余)
配置说明:满足多用户多任务并行计算,提供最先进计算架构,多核+大容量三级缓存,大容量内容,高IO带宽,
配置无死角,瓶颈降低到最低
2.2 后端设计服务器配置说明
主要用于物理实现、时序分析、静态功耗分析等工作。时序分析和静态功耗分析等工作需要大量的单线程计算,因此推荐使用单核性能较高的处理器架构的计算设备

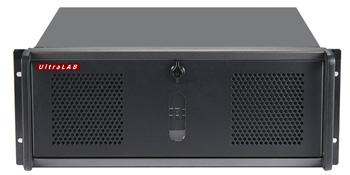

推荐机型3:超频计算服务器I型
型号:UltraLAB F330
主要配备:
Intel 14代超频处理器(24核,其中8核5.8GHz,16核4.0GHz)
工业级水冷一体式散热模块
192GB DDR5 5600
25GbE网口
4U机架式(1000W)
配置说明:
这是目前拥有最高CPU频率和最先进计算架构,高频+大容量三级缓存+先进微架构,单核计算能力惊人
可满足高密集、大计算量的单核计算,
大幅提升计算速度,
配置无死角,计算瓶颈降低到最低

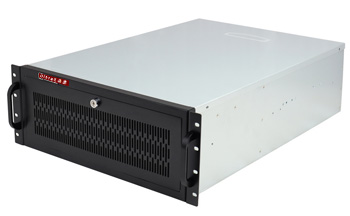

推荐机型4:超频计算服务器II型
型号:UltraLAB FA430
主要配备:
Intel Xeon W9-3495X超频处理器(56核4.3GHz~4.8GHz)
工业级水冷一体式散热模块
512GB DDR5 4800 RDIMM
25GbE网口
4U机架式(1200W)
配置说明:
配备高CPU主频和最先进计算架构,高频+大容量三级缓存+先进微架构,
满足高密度大数据量单核单线程计算,
大大加速计算进度,
配置无死角,瓶颈降低到最低
推荐机型5:混合超算服务器
型号:UltraLAB GA660
主要配置:
2颗AMD EPYC 9575F处理器(128核4.0GHz~5.0GHz)
2块A100 80GB
24个RDIMM(1.5TB DDR5)
100GbE网口
4U机架式(2000W冗余)
配置说明:
配备多核+高主频CPU和最先进计算架构,高频+大容量三级缓存+大容量内存及带宽,
满足超大规模复杂设计的多路并发单核或有限多核计算,
大大加速计算进度,
配置无死角,瓶颈降低到最低
2.3 存储服务器配置说明
用于存储芯片设计过程中产生的大量数据,存储的IOPS、带宽、端口带宽对性能至关重要。
§ 高速本地存储,使用SSD或NVMe驱动器,用于存放操作系统、设计工具和中间文件,提高读写性能。
§ 额外的大容量存储用于存放设计文件和数据库。

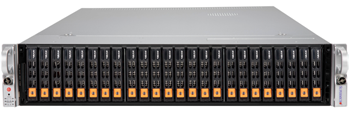

推荐机型6 全闪存存储服务器

型号 UltraLAB N650-F
主要配置:
2颗Xeon 银牌4314处理器(32核2.1GHz)--满足最少30个并发读写
256G DDR4
90TB 闪电阵列
读写带宽:11GB/s(和100G网口完美匹配)
随机读取(100%跨度):100万IOPS(4K Blocks),延迟75微秒
随机写入(100%跨度):20万IOPS(4K Blocks),延迟20微秒
双口100GbE网口(双12GB/s)
2U机架式(800W冗余)
扩展能力:可增加4组45TB 闪电盘阵列
配备说明:
超级读写带宽和超低延迟,
满足大型复杂多路并发数据或密集数据实时读写

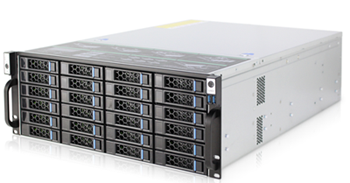

推荐机型7 海量存储服务器

型号 UltraLAB
N650C
标配:
2颗Xeon 银牌4316处理器(40核2.1GHz)
256G DDR4
15.36TB U2 NVMe高速缓存盘(双通道)
280TB并行存储(双通道)
双100GbE网口
4U机架式(1200W冗余)
配备说明:
配备高速缓存盘,和海量数据存储,满足复杂多路并发数据实时读写
(三)芯片设计IT设备集群配置方案
3.1 小型IT芯片设计团队服务器集群配置方案
NO
货物名称
型号
数量
单价
小计
1
前端设计服务器
2颗AMD霄龙7773X处理器
(128核3.0Ghz,大缓存)/1TB DDR4/1.92TB SSD /2U机架式/100GbE 网口
1
89990
89990
2
后端设计服务器
Intel
15代超频处理器(24核,其中8核5.8GHz,16核4.0GHz)/192GB
DDR5/4U机架式/25GbE网口
5
33500
167500
3
后端设计服务器
Intel
Xeon W9-3495X超频处理器(56核4.3GHz~4.8GHz)/512GB DDR5/4U机架式/25GbE网口
1
122000
122000
4
全闪存存储服务器
2颗Xeon银牌4316处理器(40核)/256GB DDR4/90TB NVMe-RAID闪存阵列(读写端口11GB/s)/2U机架式/100GbE网口
1
195000
195000
5
海量存储服务器
2*Xeon银牌4316(40核)/256GB DDR4 /15.36TB
PCIe-NVMe缓存盘/280T并行存储(双通道)/4U机架式/100GbE网口
1
152000
152000
6
高速数据交换机
16口 100GbE网口,1U机架式
1
47500
47500
7
管理交换机
48口千兆网口
1
6500
6500
8
服务器机柜
42U,含PDU机柜插座、托盘
1
5500
5500
9
KVM切换器
16口 VGA
1
1590
1590
10
集群系统
UltraLAB作业调度软件(7节点)
1
70000
70000
累计(人民币):
¥857,580元
3.2中大型IT芯片设计团队服务器集群配置方案
NO
货物名称
型号
数量
单价
小计
1
前端设计服务器
2颗AMD霄龙9755处理器
(256核4.1Ghz)/1.5TB DDR5/1.92TB SSD/4U机架式/100GbE 网口
2
245000
490000
2
后端设计服务器
Intel
15代超频处理器(24核,其中8核5.8GHz,16核4.0GHz)/192GB
DDR5 /1.92TB SSD/4U机架式/25GbE网口
10
33500
335000
3
后端设计服务器
Intel
Xeon W9-3495X超频处理器(56核4.3GHz~4.8GHz)/512GB DDR5/1.92TB SSD/4U机架式/25GbE网口
2
122000
244000
4
大型后端设计服务器
2颗AMD EPYC9575F处理器
(128核4.5GHz~5.0GHz)+2块A100 80GB /1.5TB DDR4/1.92TB SSD/
1
545000
545000
5
闪存存储服务器
2颗Xeon银牌4316处理器(40核)/256GB DDR4/90TB NVMe-RAID闪存阵列(读写端口11GB/s)/2U机架式/100GbE网口
1
195000
195000
6
海量存储服务器
2*Xeon银牌4316(40核)/256GB DDR4 /15.36TB
PCIe-NVMe缓存盘/280T并行存储(双通道)/4U机架式/100GbE网口
1
152000
152000
7
高速数据交换机
32口 100GbE网口,1U机架式
1
72000
72000
8
管理交换机
48口千兆网口
1
6500
6500
9
服务器机柜
42U,含PDU机柜插座、托盘
3
5500
16500
10
KVM切换器
16口 VGA
1
1590
1590
11
集群系统
UltraLAB作业调度软件(15节点)
1
150000
150000
累计(人民币):
¥2,207,590元
上述所有配置,代表最新硬件架构,同时保证是最完美,最快,如有不符,可直接退货
