电磁仿真软件Feko典型应用分析、及工作站/服务器硬件配置推荐

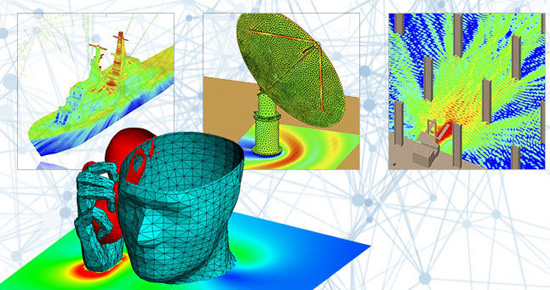

Altair FEKO是一个广泛应用于电磁仿真的软件，涵盖天线设计、微波电路、雷达散射、射频组件、以及生物电磁学等领域。不同的应用需要不同的求解器和硬件配置。

以下是FEKO主要应用领域及推荐硬件配置：

主要应用领域及求解器

1. 天线设计与分析:
• 应用场景: 各种类型的微带天线、阵列天线、反射面天线等的设计和性能分析。涉及电台和电视广播、无线系统、蜂窝移动通信系统等多个行业
• 分析内容: 天线增益、方向图、阻抗匹配、辐射效率等。
• 常用求解器: 矩量法 (MoM)、多层快速多极子法 (MLFMM)、物理光学 (PO)、几何光学 (GO) 等。
• 计算特点：求解器需要高内存带宽和大量内存来处理大型矩阵计算。
2. 散射与雷达截面 (RCS) 计算:
• 应用场景: 飞机、导弹、舰船等目标的雷达散射特性分析。用于评估对象的雷达反射特性，优化对象的隐身性能。
• 分析内容: RCS、雷达隐身设计、目标识别等。
• 常用求解器: 矩量法 (MoM)、物理光学 (PO)、几何光学 (GO)、一致性绕射理论 (UTD) 等。
• 计算特点：需要强大的处理能力来处理复杂的几何和高频仿真。
3. 微波电路设计:
• 应用场景: 微波电路、滤波器、耦合器等的设计与分析。可以处理包含复杂介质和精细结构的问题。
• 分析内容: S参数、传输特性等。
• 常用求解器: 矩量法 (MoM)、有限元法 (FEM) 等。
• 计算特点：频域和时域求解器需要快速存储访问和高处理器频率。
4. 电磁兼容性 (EMC) 分析:
• 应用场景: 电子设备的电磁干扰和辐射分析，以及屏蔽罩设计。确保电子设备或系统在电磁环境中能正常工作
• 分析内容: 传导干扰、辐射干扰、屏蔽效能等。
• 常用求解器: 矩量法 (MoM)、有限元法 (FEM)、混合法 (FEM/MoM) 等。
• 计算特点：需要高内存和高带宽来支持复杂结构和频域分析。
5. 生物电磁学:
• 应用场景: 用于移动电话等设备对头部组织电磁场的影响评估，如人体暴露于电磁辐射的安全性评估。
• 分析内容: 特异吸收率 (SAR)、电场分布等。
• 常用求解器: 有限元法 (FEM)、有限差分时域法 (FDTD) 等。
• 计算特点：高精度和细致的网格需要大量的内存和处理器能力。

求解器选择

• 矩量法 (MoM): 适用于开域问题，如天线辐射、散射问题，对薄壁结构和细导体有较高的精度。
• 有限元法 (FEM): 适用于闭域问题，如微波腔体、生物组织等，对非均匀介质问题有较好的适应性。
• 多层快速多极子法 (MLFMM): 可以加速矩量法的计算，适用于大规模问题。
• 物理光学 (PO)、几何光学 (GO)、一致性绕射理论 (UTD): 适用于高频问题，计算效率高，但精度相对较低。
• 混合法 (FEM/MoM): 结合了有限元法和矩量法的优点，适用于复杂结构的问题。

推荐硬件配置

为了确保FEKO在不同应用中的最佳性能，以下是推荐的硬件配置：

1. 工作站配置
• CPU：
• 高端：2颗Intel Xeon 5代可扩展或AMD EPYC 9004系列
• 中端：Intel Core i9或AMD Ryzen 9
• 内存：
• 高端：1TB DDR5内存（适用于处理大型问题）
• 中端：128GB - 256GB DDR4内存（适用于一般用途）
• 存储：
• 高速NVMe SSD（1TB或更大）
• 备用大容量HDD用于数据存储和备份
• GPU：
• NVIDIA A100或V100（如果使用GPU加速）
• 操作系统：
• 最新版本的Windows 10/11或Linux（推荐CentOS或Ubuntu）
2. 服务器配置（适用于集群计算）
• CPU：
• 2颗Intel Xeon 5代可扩展或AMD EPYC9004系列
• 内存：
• 高端：2TB - 4TB DDR5内存（适用于大规模并行计算）
• 中端：512GB - 1TB DDR4内存
• 存储：
• 多个高速NVMe SSD（2TB或更大）
• 大容量RAID阵列HDD用于存储和备份
• GPU：
• NVIDIA Tesla A100或V100（如果使用GPU加速）
• 网络：
• 高速网络接口（100GbE或更高），确保集群节点之间的快速数据传输
• 操作系统：
• 最新版本的Linux（推荐CentOS、Red Hat或Ubuntu Server）

计算特点和瓶颈

1. 计算特点：
• 内存带宽：需要高内存带宽以支持大型矩阵和复杂网格计算。
• 并行计算：利用多核CPU和多GPU加速器来加速求解过程。
• I/O性能：高性能的存储系统以确保快速读写数据。
2. 最大计算瓶颈：
• 内存：大规模问题会消耗大量内存，可能导致内存不足。
• 处理器性能：复杂求解和高频仿真需要强大的处理器性能。
• I/O瓶颈：大规模数据的读写速度会成为瓶颈。

电磁仿真软件HFSS求解器分析、计算特点，其工作站/虚拟加速/集群硬件配置推荐

FEKO是一款功能强大的电磁仿真软件，通过选择合适的求解器和配置合理的计算设备，可以有效解决各种电磁问题。在实际应用中，需要根据具体的工程需求，综合考虑各种因素，选择最优的解决方案。
