本方案中硬件配置推荐做调整、优化，调整时间：2022年7月，新配置技术特点：
1 个别配置进一步优化（cpu架构调整、双卡增加nvlink链接），全面性能提升
2 增加Nvidia A100+水冷方案，计算规模更大
3 整体价格下调
主要内容
（1）时域算法完美工作站硬件配置推荐
（2）时域+频域算法完美工作站硬件配置推荐
（3）CST电磁仿真多机集群硬件配置推荐
（一）CST Studio Suite2021硬件配置推荐
本方案是2021年第四季度最新针对CST Studio Suite 2021电磁仿真计算软件应用硬件配置，我们提供从单台多GPU工作站、双机直连、多机集群的全部方案，满足CST Studio suite最新技术支持和不同算法的计算架构最新最快，是CST Studio suite完美硬件解决方案
1.1 CST Studio Suite 2021推荐硬件配置原则
CPU 1颗、2颗、4颗，总核数控制在32核以内，频率尽可能高频，3.0GHz以上
GPU 图卡和GPU计算卡分离（图卡配一块，GPU卡支持1~8块）
支持Nvidia图卡以及双卡Nvlink加速、AMD专业图卡加速
使用PCIe 4.0 x16插槽
内存 内存带宽最大化，目前能提供的

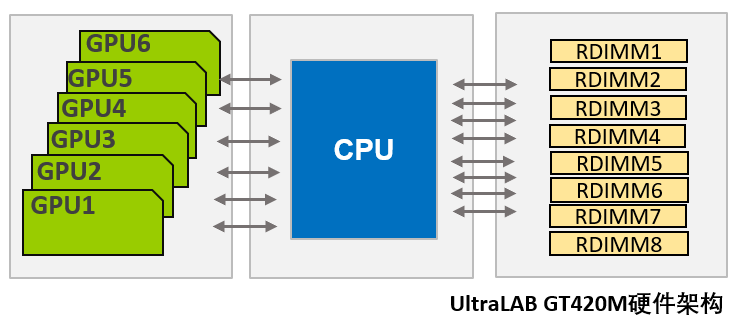

1颗架构双通道，8通道，

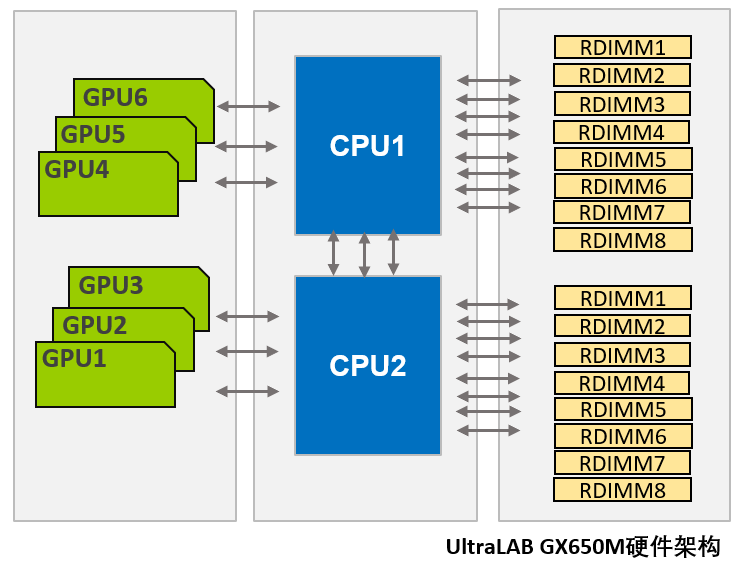

2颗cpu架构，16通道，
4颗cpu架构，24通道
散热: 无论是CPU还是GPU，其良好的散热是其性能发挥的关键
硬盘：推荐高速缓存盘采用PCIe接口固态卡

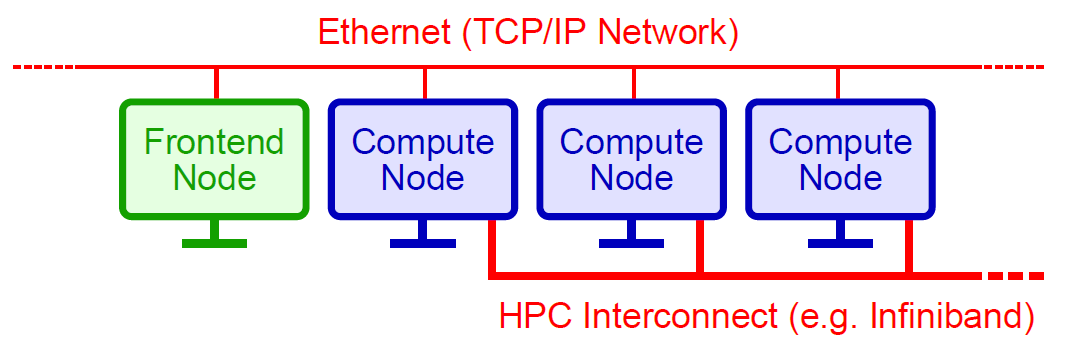

1.2 多机集群
通过网络组成多机集群、支持CPU、GPU计算
1.3 CPU、GPU、多机集群支持CST2021 求解器（算法）列表
|
No |
求解器种类 |
分类 |
规模划分 |
求解器 |
CPU 计算 |
GPU 加速 |
MPI |
|
1 |
Time Domain Solver 时域求解器 |
电大
|
50-500个波长 |
T-HEX-solver |
支持 |
单精度 |
支持 |
|
TLM-solver |
|||||||
|
2 |
Frequency Domain solver 频域求解器 |
电中 |
5-50个波长 |
FEM |
支持 |
支持 |
|
|
3 |
Eigenmode Solver 本征模求解器 |
电小 |
<5个波长 |
AKS |
支持 |
|
|
|
JDM |
|||||||
|
4 |
IntegralEquation Solver 积分方程求解器 |
电小 |
<5个波长 |
direct solver |
支持 |
双精度 |
支持 |
|
MLFMM |
|||||||
|
5 |
Asymptotic Solver 高频渐进求解器 |
超电大 |
>500个波长 |
|
支持 |
双精度 |
|
|
6
|
Multilayer Solver 多层平面矩量法求解器 |
|
|
M-solver |
支持 |
双精度 |
|
|
7 |
Particel-In-Cell |
|
|
PIC-solver |
支持 |
双精度 |
支持 |
|
8 |
Electrostatic Particle-In-Cell |
|
|
Es-PIC-solver |
支持 |
单卡/双精度 |
|
|
9 |
Conjugate Heat Transfer Solver 共轭传热解算器 |
|
|
CHT-Solver |
支持 |
双精度 |
|
|
|
