PLFM_RADAR：当相控阵雷达遇上开源精神——10.5GHz全链路硬件解剖与工程实践指南

时间：   来源：UltraLAB图形工作站方案网站   人气：7146 作者：
从3公里短程到20公里远程，一套完整开源雷达系统的技术解码与算力底座配置
在GitHub上，开源项目比比皆是，但能把相控阵雷达这种军工级技术从PCB走线、FPGA时序到GUI交互全部摊开的，PLFM_RADAR（AERIS-10）可能是独一份。
这不是Maker社区的周末玩具，而是一套面向工程师的"开源相控阵雷达工程百科全书"——它把10.5GHz频段的波束赋形、脉冲压缩、恒虚警检测（CFAR）这些原本藏在黑匣子里的技术，变成了可触摸的电路板、可修改的Verilog代码和可运行的Python界面。

对于从事雷达信号处理、射频工程、无人机感知的高校科研团队来说，这不仅是一个项目，更是一份可复现、可改进、可商用化的技术底座。

一、技术架构解析：全链路开源的工程美学

PLFM_RADAR的核心价值在于"工程完整性"。作者没有只开源某个算法模块，而是将雷达系统的五大层级全部解构：

1. 射频前端与相控阵天线（RF Front-End & Phased Array）

技术特点：
  • 工作频段：10.5GHz X波段，短程版探测距离3km，扩展版可达20km
  • 阵列架构：采用ADAR1000波束控制芯片，支持电控波束扫描（Electronic Beam Steering），无需机械转动即可实现±60°方位角覆盖
  • 频率综合：ADF4382锁相环（PLL）提供低噪声本振信号，确保chirp信号线性度
  • 功率放大：独立功放板设计，支持发射功率动态调节，适应近/远程探测需求
工程亮点：完整的PCB设计文件（包括电源板、频综板、主板、功放板）全部开源，使用KiCad格式，可直接送厂打样。

2. PLFM波形与信号处理链路（Signal Processing Chain）

项目采用相位线性调频（Phase-Linear Frequency Modulation, PLFM）波形，这是脉冲压缩雷达的核心：
关键算法流程：
plain
复制
Chirp生成 → RF发射 → 阵列接收 → ADC采样 → FPGA处理 → USB传输 → GUI显示
        ↓
   波束赋形控制（STM32）
FPGA内部处理流水线（基于Xilinx 7系列）：
  • DDC（数字下变频）：将中频信号下变频至基带，降低数据率
  • 匹配滤波（Matched Filter）：实现脉冲压缩，提升距离分辨率至米级
  • 多普勒FFT：提取目标径向速度，形成Range-Doppler Map（距离-多普勒图）
  • CFAR（恒虚警率检测）：在噪声与杂波中自适应检测目标，维持恒定虚警概率
性能指标：FPGA实时处理延迟<10ms，支持实时多目标跟踪（MTT）。

3. 异构计算架构：MCU + FPGA + PC

系统采用三级异构计算分工：
  • STM32（Cortex-M4）：负责系统控制、波束调度、电源管理与外设接口（GPS、IMU、气压计）
  • FPGA（Artix-7/Kintex-7）：承担高速信号处理（采样率>100MSPS），并行实现FFT与相关运算
  • PC端（Python GUI）：负责目标显示、数据记录、参数配置与算法后处理（如卡尔曼滤波跟踪）
数据传输：FT601 USB 3.0芯片提供>300MB/s带宽，确保原始IQ数据与处理结果实时上传。

二、关键技术深解：从波形设计到目标检测

技术1：相控阵波束赋形（Beamforming）

通过ADAR1000控制4通道天线阵列的相位与幅度，实现空间滤波：
  • 波束宽度：窄至15°（取决于阵列孔径）
  • 旁瓣抑制：采用泰勒加权（Taylor Window），旁瓣电平<-30dB
  • 扫描速度：电控扫描可在微秒级完成，远快于机械扫描雷达

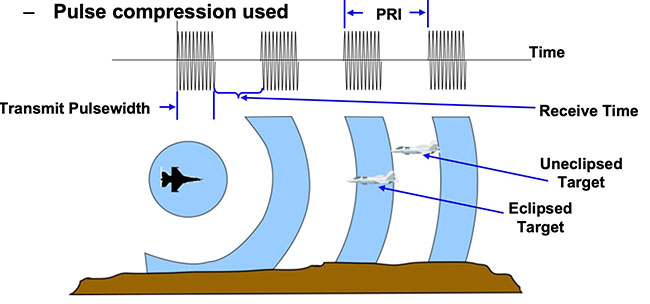

技术2：脉冲压缩与匹配滤波（Pulse Compression）

解决雷达距离分辨率与作用距离的矛盾：
  • 发射波形：宽脉冲（提升能量，增加探测距离）
  • 接收处理：通过匹配滤波器压缩为窄脉冲（提升分辨率）
  • 压缩比：时宽带宽积（TB）可达100:1，分辨率提升至理论极限（c/2B）

技术3：多普勒处理与动目标检测（MTD）

利用FFT提取多普勒频移：
  • 速度分辨率：取决于相干积累时间（CIT），典型值0.1m/s
  • 杂波抑制：通过动目标指示（MTI）滤波器抑制地杂波
  • Range-Doppler Map：二维联合检测，同时解析目标距离与速度

技术4：CFAR恒虚警检测（Constant False Alarm Rate）

在未知噪声背景下自适应设定检测门限：
  • CA-CFAR（Cell Averaging）：对参考单元取平均估计噪声电平
  • SO-CFAR / GO-CFAR：针对多目标场景与边缘杂波优化
  • 虚警概率：可设定为10^-6，确保在强杂波环境下稳定工作

三、硬件配置推荐：从开发到部署的全套装备

复现或改进PLFM_RADAR，需要射频硬件+EDA开发+FPGA算力的三重支持。以下是针对科研团队的配置方案：

配置A：雷达研发工作站（FPGA开发与信号处理）

定位：用于Vivado开发、ModelSim仿真、Python算法验证
表格
组件 规格 选型理由
CPU Intel Core i9-14900K (24核@6.0GHz) 高频单核性能加速Vivado综合与布线
内存 128GB DDR5-6000 大型FPGA工程（>100k LUTs）综合需消耗50GB+内存
GPU RTX 4080 16GB 加速Python端机器学习（目标分类）、Matplotlib大数据量绘图
存储 2TB NVMe Gen4 (系统) + 8TB NVMe (项目) Vivado安装包>100GB，工程迭代产生大量中间文件
FPGA开发板 Xilinx Kintex-7 KC705 官方参考设计兼容，支持高速ADC接口（需外接FMC子卡）
外设 双27寸4K显示器 一边Vivado代码，一边ModelSim波形，一边Python GUI
EDA软件 Xilinx Vivado ML Enterprise 支持SystemVerilog、高层次综合（HLS）
UltraLAB推荐机型：UltraLAB A330（静音水冷塔式），支持7×24小时编译不降频。

配置B：射频测试与调试平台

定位：用于PCB制板后的射频指标测试、天线校准
表格
设备 型号/规格 用途
矢量网络分析仪 Keysight E5061B (100kHz-6GHz) 或国产鼎阳SVA1000X 天线S参数测量、阻抗匹配调试
频谱分析仪 Rigol RSA5065 (9kHz-6.5GHz) 观测10.5GHz频谱纯度、杂散抑制
信号源 ADF4351开发板 + 功分器 产生本振信号与测试chirp信号
示波器 四通道400MHz带宽 调试SPI/I2C控制信号、观测ADC输出
电源 可调直流电源 (0-30V/5A) 为功放板提供稳定供电，监测电流

配置C：外场测试移动工作站

定位：野外/屋顶雷达部署时的数据处理与实时监控
表格
组件 规格 特点
平台 UltraLAB便携加固笔记本 17.3寸高亮屏（户外可视），军用级减震
CPU i9-13900HX 足够运行Python GUI与实时数据记录
扩展 USB 3.0 ×4 + 千兆网口 连接雷达主机、GPS、4G回传模块
供电 车载逆变器或户外电源 (1000Wh) 支持雷达系统（功耗约100W）连续工作8小时
防护 IP65三防箱 保护射频板卡免受雨雪侵蚀

四、应用场景拓展：从教学到商用

PLFM_RADAR的开源架构使其适用于多种垂直领域：

场景1：高校雷达教学实验室

  • 价值：学生可修改radar_system_top.v中的匹配滤波系数，直观观察脉冲压缩效果
  • 实验内容：波束扫描实验、CFAR检测算法对比、RCS（雷达截面积）测量
  • 课程设计：基于Python GUI二次开发，实现特定目标（如无人机）的自动识别与跟踪

场景2：无人机探测与反制（C-UAS）

  • 改进方向：增加AI加速模块（如Google Coral TPU），对Range-Doppler Map进行实时分类
  • 系统扩展：多站协同（Multi-Static Radar），通过以太网同步多台AERIS-10，实现交叉定位
  • 硬件升级：更换高增益天线（如抛物面），将探测距离延伸至20km以上

场景3：周界安防与要地监控

  • 部署方式：固定安装于园区制高点，360°机械旋转+电控扫描结合
  • 软件定制：开发Web端可视化界面（替代原生Python GUI），接入现有安防平台
  • 告警联动：检测到入侵目标后，自动联动光电跟踪系统（PTZ相机）进行视觉确认

场景4：气象观测与遥感

  • 模式切换：修改为连续波（CW）或调频连续波（FMCW）模式，测量大气风场
  • 数据处理：在UltraLAB工作站上运行大气反演算法，生成风廓线（Wind Profile）
  • 组网应用：多台雷达组网，构建区域大气边界层观测网

五、总结：开源硬件的技术民主化

PLFM_RADAR项目最珍贵的不是具体的电路图或代码，而是它证明了相控阵雷达这种"大国重器"级的技术，同样可以通过开源协作的方式实现技术民主化。
对于科研团队而言，这意味着：
  1. 成本控制：相比商用雷达（如Furuno、Raymarine），自制成本降低一个数量级
  2. 定制自由：可根据具体应用（如特定频段、特殊波形）修改射频与算法
  3. 教学价值：从电磁波到比特流的全链路可见，比任何教科书都直观
当然，这需要强大的硬件开发能力作为支撑——从Vivado中的时序约束，到射频板的阻抗控制，再到外场测试的环境搭建。一台配置得当的UltraLAB工作站，不仅是FPGA开发的算力底座，更是连接开源项目与工程落地的桥梁。
当10.5GHz的电磁波从自制阵列天线发射出去，在Python界面上看到第一个被检测到的目标时，那种"从沙子到硅片再到电磁波"的掌控感，或许就是硬件工程师最大的浪漫。
项目地址：https://github.com/NawfalMotii79/PLFM_RADAR
延伸阅读：如需了解Vivado高性能综合策略、高速ADC接口设计（JESD204B），或相控阵雷达的AI目标识别优化方案，可联系UltraLAB技术团队获取《开源雷达系统开发实战指南》。
