告别“等结果等到下班”：UltraLAB如何加速CFD与热辐射仿真

从CFD有限体积法的迭代求解到热辐射网络模型的矩阵计算，环境性能模拟对硬件的苛求远超常规设计软件：网格规模决定内存容量、迭代次数考验内存带宽、多物理场耦合依赖多核并行。本文深度解构Ecotect、ANSYS Fluent、Phoenics的计算特征，并提供UltraLAB精准匹配的硬件方案。

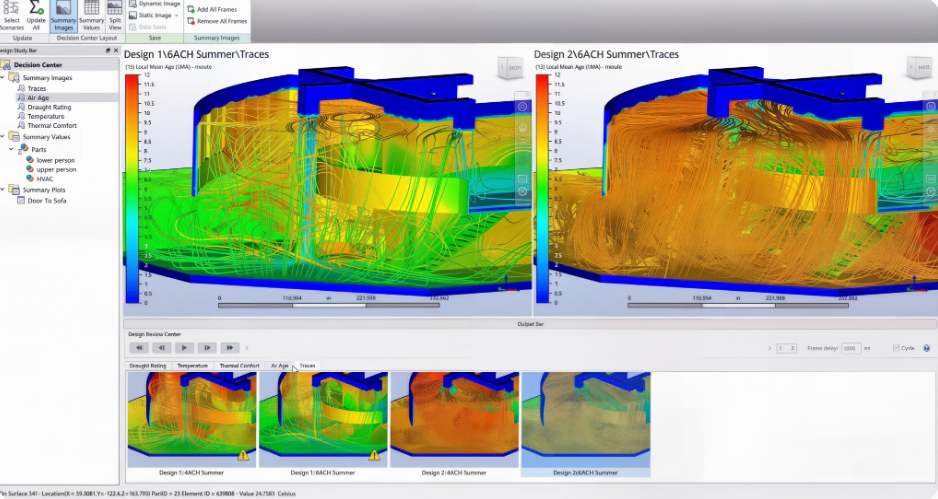

环境性能模拟已成为绿色建筑、城市风环境、暖通空调设计的核心环节。无论是Ecotect的早期热辐射分析、ANSYS Fluent的复杂流场仿真，还是Phoenics的城市微气候模拟，其底层都归结为有限体积法（FVM）离散求解与热辐射网络模型的矩阵运算。当网格规模从百万级迈向千万级，硬件平台的内存带宽、多核并行、浮点算力便直接决定了仿真精度与迭代效率——甚至决定了能否在项目周期内完成多方案比选。

一、环境性能模拟的计算特征与硬件瓶颈

1. CFD有限体积法：内存带宽决定求解速度

CFD求解器的核心是有限体积法，其计算流程为：

• 网格划分：将计算域离散为百万至千万级网格单元
• 离散化：将偏微分方程转换为代数方程组（压力-速度耦合）
• 迭代求解：反复求解稀疏线性系统（如SIMPLE、PISO算法），直至收敛

计算特征：

• 稀疏矩阵运算：每个网格单元与相邻单元耦合，矩阵非零元约为网格数的5-10倍
• 内存带宽敏感：每次迭代需遍历全部网格更新变量，内存访问量 = 网格数 × 变量数 × 迭代次数
• 多核并行：区域分解法将网格分区至多核并行计算，通信开销随核心数增加

硬件瓶颈：

• 内存带宽：千万级网格场景下，内存带宽决定迭代速度，8通道DDR5（≥300GB/s）是基本门槛
• 内存容量：每百万网格约需8-12GB内存（含变量、矩阵、临时存储），千万级模型需80-120GB
• 多核并行效率：核心数需与网格分区匹配，通常建议每100万网格配置1-2核

2. 热辐射网络模型：矩阵求解的容量敏感

热辐射网络模型（如Ecotect的辐射矩阵、EnergyPlus的辐射换热网络）：

• 角系数计算：计算各表面间的辐射换热角系数，复杂度O(N²)
• 辐射矩阵求解：求解线性方程组计算各表面温度与辐射热流

计算特征：

• 稠密矩阵运算：角系数矩阵为稠密矩阵，存储需求随表面数平方增长
• 直接求解器：需LU分解或矩阵求逆，内存占用大、计算量高
• 多物理场耦合：常与CFD、热传导联合求解，数据交互频繁

硬件瓶颈：

• 内存容量：表面数N=10,000时，角系数矩阵双精度存储约800MB；N=50,000时达20GB
• 浮点算力：矩阵分解与求逆依赖CPU浮点性能，AVX-512指令集可显著加速
• 缓存容量：大容量L3缓存（≥256MB）可减少内存访问延迟

3. 网格划分与自适应细化：I/O与单核性能敏感

网格划分是仿真的前置步骤，其特点为：

• 几何处理：导入CAD模型、修复几何缺陷、布尔运算
• 网格生成：四面体/六面体网格剖分，涉及大量几何计算
• 自适应细化：基于求解误差动态加密网格，需多次重构

硬件瓶颈：

• 单核主频：网格划分多为串行操作，高主频（≥5.0GHz）可显著缩短预处理时间
• 存储I/O：大型模型（GB级）导入导出需NVMe SSD（≥7GB/s）减少等待
• 内存容量：网格生成过程中需存储中间拓扑结构，峰值内存可达最终网格的2-3倍

二、UltraLAB环境性能模拟硬件方案

基于UltraLAB官网产品线，以下为针对不同规模仿真任务的精准配置方案：

方案A：CFD仿真主力工作站 —— EX660科学计算系列

适用场景：建筑风环境模拟、室内通风分析、中小型CFD计算、Ecotect热辐射分析

性能预估：

• 建筑风环境模拟（1000万网格，Fluent稳态求解）：原求解时间12小时 → 压缩至3小时
• 网格划分（复杂曲面建筑）：原预处理2小时 → 压缩至30分钟
• 热辐射网络模型（5000个表面）：矩阵求解从45分钟压缩至10分钟

方案B：城市尺度微气候仿真集群节点 —— 高性能计算节点

适用场景：城市风热环境、大区域气象模拟、多物理场耦合、参数化优化

性能预估：

• 城市尺度风环境（5000万网格，LES湍流模型）：原单节点求解时间7天 → 压缩至24小时
• 多物理场耦合（CFD+热辐射+热传导）：耦合迭代收敛时间缩短60%

方案C：快速原型与教学验证型 —— 高主频优化工作站

适用场景：小尺度模型验证、算法教学、方案快速迭代、Ecotect早期分析

性能预估：

• Ecotect热辐射分析（500个表面）：单次求解<2分钟
• 小尺度CFD验证（200万网格）：求解时间<30分钟
• 支持同时运行Rhino建模 + Fluent仿真 + Ecotect分析

三、关键优化技术

1. 内存带宽优化

• 8通道/16通道内存配置：EX660系列提供8通道DDR5-6400（≥300GB/s），双路EPYC提供16通道（≥600GB/s）
• NUMA亲和性绑定：将求解器进程绑定至本地内存节点，避免跨路访问延迟
• 硬件适配：Fluent的分布式求解需配置与内存通道数匹配的MPI进程数

2. 多核并行效率提升

• 网格分区策略：确保每个CPU核心分区的网格数均衡，避免负载不均
• MPI通信优化：使用InfiniBand（100Gb/s+）替代以太网，降低跨节点通信延迟
• 硬件适配：机架式集群节点配置高速网络，支撑大规模分布式求解

3. 网格划分优化

• 并行网格生成：使用Fluent Meshing的并行网格生成功能，充分利用多核
• 临时文件路径：将网格临时文件设置在NVMe SSD上，避免机械硬盘I/O瓶颈
• 硬件适配：NVMe Gen5（读速14GB/s）可缩短大型模型网格划分时间30-50%

4. 求解器设置优化

• 求解器选择：对千万级网格优先选择迭代求解器（如AMG）而非直接求解器
• 收敛准则：合理设置残差标准，避免过度迭代
• 硬件适配：大内存容量（≥256GB）支撑直接求解器在中等规模模型上的应用

四、UltraLAB产品线定位参考

五、结语：算力决定环境模拟的置信度

从建筑单体的自然通风到城市尺度的热岛效应，环境性能模拟正从“定性分析”走向“定量预测”。而预测的置信度，取决于网格精度、物理模型复杂度与算力密度的乘积。当网格规模突破千万、迭代次数突破万次，内存带宽与多核并行不再是锦上添花的参数，而是决定仿真能否收敛、设计能否优化的硬约束。

UltraLAB环境性能模拟解决方案，基于EX660科学计算工作站、机架式高性能计算节点、高主频优化工作站的完整产品矩阵，为不同规模的仿真任务提供精准匹配的算力底座。让CFD迭代无限加速，让热辐射计算一次完成，让绿色建筑设计的每一次决策都基于精确的物理模拟。

如需针对具体软件（Fluent/Phoenics/Ecotect）、网格规模及求解器设置的定制化配置方案，欢迎联系UltraLAB技术顾问团队进行基准测试预约。
