浅谈工程地质三维建模与可视化
现有的地理信息系统(GIS)都主要表达二维的地表地物的图形和属性信息，要扩展到真三维包含地下地质结构的地质信息系统还有差距。本文分析了工程地质体三维建模与可视化研究的关键技术问题,并结合金沙江某水电工程坝址区的三维地质建模进行了初步开发和应用。
1 前言
现有的地理信息系统(GIS)都主要表达二维的地表地物的图形和属性信息，要扩展到真三维包含地下地质的地质信息系统还有差距。一个大型地质工程项目从可行性研究阶段、初步设计阶段到详细设计阶段，乃至到工程与运行阶段，往往积累了大量的地质资料，用三维模型图形图像来表达和解释如此庞大的资料，比光靠数据库和图表等传统手段来得有效的多。建立工程地质体的三维模型，处理岩层界面与结构面组合关系，逼真反映地下主要地质结构全貌，将为工程地质工作者分析研究工程地质现象和发现掌握岩土体结构规律，提供一种崭新的研究手段和研究方法。
国外三维地质建模和可视化研究发展较快。加拿大阿波罗科技集团公司推出的三维建模与分析MicroLYNX，通过对离散点采样、钻探采样和探槽采样等空间数据的处理，产生剖面、块和面等模型，确定矿藏分布和等级变化并计算矿藏储量。加拿大Gemcom Software International Inc.公司开发的Gemcom软件通过钻孔、点、多边形等数据，利用实用的图形编辑和生成工具，显示钻孔孔位分布，运用不规则三角网建立表面和实体模型，运用多义线圈闭岩层和矿体边界进行储量和品位分析，提供了交互操作功能并允许用户根据自己的经验和专家知识勾画地质模型，实现任意剖面切割任意角度观察和实体与实体或实体与表面的交切与布尔运算等。国外软件主要是瞄准采矿工程，能够较好地满足采矿工程活动中的矿产资源勘探和评价、地下矿井和露天矿坑设计和规划、矿产资源管理和采矿生产管理等需求。美国Kinetix公司开发的3D Studio MAX，Alias/Wavefront公司开发的Maya和微软公司开发的Softimage等大众化的三维建模软件，在构建工业和建筑模型与动画制作方面有其独到之处，但交互查询的功能较弱，与工程勘测数据库结合并应用于工程地质三维建模方面还有较大距离。
张菊明等对风化带分布、多层地层等地质信息的可视化和断层错断岩层的表达和显示的算法[1,2]进行了较为深入的研究，为工程地质三维可视化软件的开发准备了数学基础，并借助Auto平台实现了复杂三维地质图形的显示。国内的灵图VRMap地理信息系统软件有较强的地形模拟和地表地物的查询功能，但不是真三维的地质建模工具。北京东方泰坦科技有限公司开发TITAN三维建模软件，基于框架建模的思想，利用平行或基本平行的剖面数据，建立起三维空间复杂形状物体的真三维实体模型，但目前只是初步的三维建模与图形处理的引擎，在面向具体专业时，需要添加或扩充专业模块，比如工程地质专业模块等。
纵观国内外几种软件的研究与开发现状，它们为工程地质三维建模与可视化打下了很好的技术基础，提供了很宝贵的开发经验。但是，对于工程地质专业的地质体建模与可视化分析的针对性不强，不能够很好地满足工程地质生产与研究的专业功能需要。因此本文将从分析工程地质的三维建模和可视化的关键技术问题入手，简单描述作者在工程地质三维建模和可视化方面的初步开发研究成果。
2 关键技术问题分析 2.1离散数据的插值与拟合
工程地质复杂地质体中的各种地质信息，包括地表地形、地下水位、地层界面、断层、节理、风化带分布、侵入体及各种地球物理、地球化学、岩土体的物理力学参数或数据的等值面(线)等，都可以看作是三维空间中的函数，它们的拟合函数要根据实际勘测数据建立，实测数据越丰富，越能够真实描绘出这些信息的空间分布规律。地表地形测量数据、地下水位埋深测量信息等的单值曲面图形生成可归结为双自变量离散数据的插值和拟合，多值曲面如倒转褶皱和空间等值面等，则应采用多参变量插值等其他一些较复杂的方法。空间曲面插值函数有以下构造方法，如与距离成反比的加权方法 #p#page_title#e#(Shepard 方法)，径向基函数插值法(Multiquadric方法)[3]，平面弹性理论插值法[1,2]等，它们同样适用于单个连续地层界面、地球物理勘探数据、地球化学勘探数据以及岩土体物理力学参数在地质体空间的分布。
2.2 三维数据结构
工程地质体一般是不规则形体，在计算机图形学中曲线和曲面总是分别通过很多微小直线段和微小三角面逼近来模拟地层岩性界线和岩层曲面，即岩层界面（和地表曲线、地下水位面等地质层面界线）和岩层曲面都分别是许多微小直线段和微小三角面的集合。地质体三维空间数据结构是工程地质三维建模和可视化的基础，这就要求必须具备有效的分层的三维数据结构，能够确保人机交互和查询的实现。
2.3 曲面求交
地质体中存在大量各种层面，当出现地层不整合、断层错断岩层、地层尖灭和地下水出露于河谷地表等情形时，就自然会遇到曲面间求交的问题；地质体三维模型的上部边界是地表曲面，通过数学方法拟合出的岩层面或地下水位面不应超出地表曲面，即超出部分不应显示。同样的，当显示多层地层时，下面的每一岩层应以其上一岩层为边界。因此，为了可视化地层界面必须要解决地层面与地表、断层面和其他地层面的求交问题。另一方面，在剖面图成图时，地质界线的绘制是通过显示剖面(平面)与各种地质界面(曲面)求交所得出的交线。因此曲面求交包括地质界面（层面）之间的相交，和地质界面与剖面的相交两类问题。
2.4 三维拓扑结构分析
从地质学角度看，拓扑是地质对象间关系的表格，拓扑表存储层位间上覆、下伏和交切(被断层切割后地层的拓扑表达)等的地层学关系及地质空间位置关系。拓扑也可视为允许这些地质关系合理储存的数据结构。例如，考虑多层地层，上一个岩层的底面和与其相邻的下一个岩层的顶面是上下岩层这两个实体的公共部分或共享边界，它们之间的拓扑关系就是相邻和同一的关系，在存储数据时只存储上一个岩层的底面或其相邻的下一个岩层的顶面，即相邻岩层的边界曲面可以存为一个地层曲面，大大减少数据存储量。评价地质模型系统的优缺点往往决定于描述地质对象所用的拓扑结构[4]。
2.5 可视化技术
工程地质复杂地质体可视化，是利用计算机技术将工程勘测获得的数据，转换为形象直观的便于进行交互分析的地下地质结构空间形态的立体图和剖面图形，其基础是工程数据和测量数据的可视化〔5〕。利用可视化技术可以从庞大的地质勘测数据中构造出地质工程中对于边破稳定性和地下硐室变形破坏等起关键作用的岩层和结构面，并显示其范围、走向和相互交切关系，帮助工程地质人员对原始数据做出正确解释，继而为工程地质分析具体问题提供决策支持。
3 工程地质三维可视化技术的初步开发与应用
3.1 研究框图

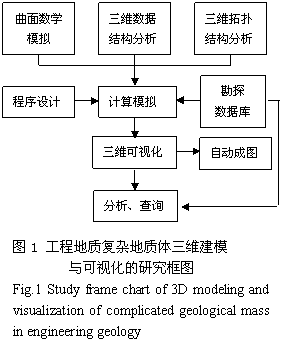

工程地质复杂地质体三维建模与可视化的研究框图如图1所示。
基于离散采样数据的插值与拟合的思想，即将离散数据转化为连续曲线曲面, 工程地质复杂地质体三维建模与可视化的过程是，从勘探数据库中提取各种地质信息的坐标位置及岩土体的物理力学参数，通过不同的拟合与插值函数得到地质层面(曲面)和地质实体的三维计算机图形显示，表达地质信息在研究区域内的分布规律。生成地质岩层面和地质实体后，实现从任意角度观察建立的模型，实现根据指定的剖面走向、倾向和倾角生成垂直剖面。
3.2 初步开发与应用 3.2.1 工程勘测空间数据库管理
在收集整理现场勘测数据后录入金沙江某水电工程勘测空间数据库各分项数据表，这些数据表不仅包括地质信息的位置数据，更重要的是提供属性数据。
以地层岩性数据表为例，要求录入钻孔编号、岩层起始深度、岩层终止深度、层 #p#page_title#e#厚、岩性（地层名称）、地层代码（地层年代）、岩层走向、岩层倾向、岩层倾角、接触关系、地质描述等数据。随着工程勘测的进展，能够方便地修改补充和管理勘测数据。图2是工程勘测数据库中钻孔地层系统数据表的管理界面。
3.2.2 三维浏览
通过孔口坐标和测量数据等的离散数据的拟合和插值法绘制坝址区的右岸地表曲面网格（图3），进而可在三维图形环境中进行虚拟现实浏览观察（图4）。
3.2.3 三维地质立体图
利用工程勘测数据，建立了坝址区右岸三维立体地质图。该坝址区自上而下地层岩性组合为：第四系崩坡堆积物，侏罗系泥岩、粉砂质泥岩、泥质粉砂岩，三叠系上统厚至巨厚层状细至中粒砂岩，三叠系上统薄至中厚层状粉细纱岩、粉砂岩，三叠系上统中厚至厚层状中粗砂岩。通过有限的工程勘测数据得出的立体图，能够较好地满足工程地质的精度。图5表达了该坝址区右岸三维地质图。
3.2.4 三维可视化查询
通过图形与工程勘测数据库中的属性数据的链接，实现可视化查询地层岩性和其他工程地质信息，最终完成向三维地质信息系统的转变。图6是一简单的被断层错断的水平多层地层模型，通过模型的每个地层实体名称与数据表中的岩石名称字段对应链接，能够查询地层的岩性，地质年代，起止深度和地质描述等工程地质人员关心的地质信息
4 结论
(1) 运用先进的可视化技术与交互图形技术建立数据库，存储和管理现场勘探实测和试验数据，建立工程地质体的三维模型，工程地质工作者可随着勘察或研究工作的不断深入细致，对研究(工作)区域随时补充信息来自动显示地质信息在研究(工作)区域内的分布，从而不断提高模型精度，并且利用模型反馈回来的信息及时发现已有勘察工作中的不足，从而及时修改勘察或研究工作方案，指导下一步勘探或研究工作的实施。
(2) 工程地质三维建模与可视化的深入研究，可以充分利用已有现场勘探实测或试验数据，达到节约投资减少勘察或研究成本的目的。当现场勘探和试验数据资料不足情况下，通过对已有数据的插值与拟合到建立三维模型，可以推断和预测未知区域或研究较少区域的地质信息或岩土体物理力学参数的分布趋势，从而为减少勘探工作量提供科的可靠的依据，达到节约花费，为生产或研究部门产生直接经济效益的目的。
(3)工程地质岩土体是复杂的不规则形体，存在各种地质岩性层面、结构面以及各种空间分布的地质与力学信息，完全表达地质信息的空间分布及岩层和结构面间的位置关系，工程地质三维建模与可视化研究是大有作为的。
