当3D CAD模型遇见图神经网络：工程仿真进入实时预测时代
Altair PhysicsAI代表了计算力学与人工智能的深度融合，其核心是通过几何深度学习（Geometric Deep Learning）直接理解3D几何结构与物理场的映射关系。与传统仿真软件（如OptiStruct、Radioss）的数值求解不同，PhysicsAI走的是"数据驱动+物理约束"的代理模型路线，这对硬件架构提出了从"CPU密集型"向"GPU加速+大内存带宽"转变的全新要求。

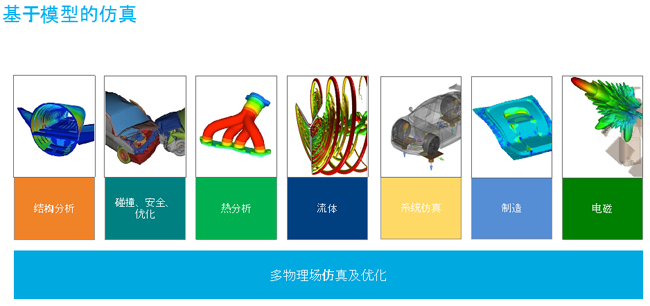

一、核心技术特征与计算负载分析
1.1 几何深度学习的计算范式
PhysicsAI的底层是非欧几里得数据处理，与传统图像识别（2D网格）有本质差异：
| 计算阶段 | 技术特征 | 数据规模 | 硬件瓶颈 |
|---|---|---|---|
| 几何编码 | 图卷积网络（GCN）处理CAE网格 | 百万级节点/边（整车模型可达10⁶+单元） | GPU显存容量（需存储邻接矩阵） |
| 特征提取 | PointNet++处理点云数据 | 千万级点集 | CUDA核心数（并行处理点卷积） |
| 物理场预测 | 编码器-解码器结构（云图生成） | 高维张量（Batch×Nodes×Features） | 显存带宽（>600GB/s） |
| 迁移学习 | 少样本微调（Fine-tuning） | 小批量高分辨率模型 | 单核CPU（数据预处理） |
1.2 双阶段计算负载特征
训练阶段（数据准备+模型训练）：
-
CAE求解数据生成：需运行传统有限元求解器（OptiStruct/Radioss）生成标签数据，属于CPU密集型（高内存带宽需求）
-
几何深度学习训练：处理大规模3D图结构数据，显存需求呈平方级增长（O(N²)邻接矩阵），属于GPU显存密集型
推理阶段（实时预测）：
-
前向传播：单次推理需加载完整3D模型图结构，要求低延迟显存访问
-
后处理：云图渲染与CAE软件（HyperMesh）实时交互，需高IPC（每时钟周期指令数）
二、软件生态系统与安装配置
2.1 核心软件栈清单
| 软件层级 | 组件 | 版本要求 | 功能定位 |
|---|---|---|---|
| CAE前处理 | Altair HyperMesh | 2025+ | PhysicsAI原生集成环境，CAD导入/网格划分 |
| 求解器 | Altair OptiStruct | 2024+ | 生成训练数据（结构/模态/热分析） |
| Altair Radioss | 2024+ | 生成训练数据（碰撞/非线性） | |
| AI引擎 | PhysicsAI | 2025+ | 几何深度学习核心（基于PyTorch Geometric） |
| 深度学习框架 | PyTorch | 2.2+ (CUDA 12.x) | 底层张量运算与自动微分 |
| PyTorch Geometric | 2.4+ | 图神经网络层（GCN, GAT, EdgeConv） | |
| CUDA Toolkit | 12.1+ | GPU加速计算 | |
| 几何处理 | Open3D / PyMesh | 0.18+ | 3D数据预处理（点云/网格转换） |
| 数据科学 | Python | 3.10-3.11 | 数据管道（NumPy, SciPy, Pandas） |
| 可视化 | Altair HyperView | 2025+ | 结果云图对比（AI预测 vs 仿真验证） |
2.2 操作系统与环境配置
Windows 11 Pro for Workstations（推荐用于设计师）：
powershell
# 1. 安装Altair HyperWorks 2025（含PhysicsAI模块） # 2. 配置Python环境（conda隔离） conda create -n physicsai python=3.11
conda activate physicsai # 3. 安装PyTorch with CUDA pip install torch==2.2.0+cu121 torchvision torchaudio --index-url https://download.pytorch.org/whl/cu121 # 4. 安装几何深度学习库 pip install torch-geometric torch-scatter torch-sparse -f https://data.pyg.org/whl/torch-2.2.0+cu121.html
pip install open3d pyvista # 5. 系统优化（大内存页支持） # 控制面板→系统→高级系统设置→性能选项→高级→虚拟内存→自动管理取消→自定义大小（物理内存2-3倍）
Linux Ubuntu 22.04 LTS（推荐用于训练服务器）：
bash
# 安装NVIDIA驱动（>=535.104） sudo apt install nvidia-driver-535 nvidia-dkms-535 # 安装CUDA 12.1 wget https://developer.download.nvidia.com/compute/cuda/12.1.0/local_installers/cuda_12.1.0_530.30.02_linux.run sudo sh cuda_12.1.0_530.30.02_linux.run # 环境变量配置 echo 'export PATH=/usr/local/cuda/bin:$PATH' >> ~/.bashrc echo 'export LD_LIBRARY_PATH=/usr/local/cuda/lib64:$LD_LIBRARY_PATH' >> ~/.bashrc # 安装Altair求解器（MPI支持多核并行） sudo apt install openmpi-bin libopenmpi-dev # 文件句柄优化（处理大规模模型文件） ulimit -n 65535三、分场景硬件配置推荐
3.1 基础模型训练工作站（企业级）
应用场景：整车碰撞模型、电池包热失控、飞机结构强度等大规模基础模型训练 计算特征：处理百万级网格单元，批量训练（Batch Size 8-16），需生成海量训练数据（>1000组仿真）
yaml
配置代号: PhysicsAI-Trainer-Pro 定位: 几何深度学习基础模型训练与CAE数据生成 核心组件: CPU: 2× AMD EPYC 9684X (96核192线程, 2.55GHz基础, 5.0GHz Boost, 1152MB L3D) - 关键作用: - 96核并行运行OptiStruct生成训练数据（传统FEA求解） - 3D V-Cache加速稀疏矩阵运算（刚度矩阵组装） 内存: 2TB DDR5-4800 ECC REG (16×128GB, 12通道) - 分配策略: - 800GB: CAE求解内存池（百万级网格模型） - 400GB: PhysicsAI数据缓存（图结构临时存储） - 200GB: 操作系统与后台服务 GPU加速: 4× NVIDIA A100 80GB SXM4 (NVLink全连接) - 训练策略: - 数据并行: 4卡同时处理不同Batch，加速GNN训练 - 模型并行: 超大规模图（>500万节点）分片存储于80GB显存 - 显存优化: 使用Gradient Checkpointing技术，支持更大模型 存储系统: - 热数据层: 15.36TB NVMe Gen5 SSD (Samsung PM9D3a) - 用途: 原始CAE模型（.fem文件，单文件5-20GB） - 性能: 14GB/s读取，支持并发加载100+模型 - 冷数据层: 40TB SATA SSD RAID6 - 用途: 历史仿真结果库（用于迁移学习） 网络: 2× 100GbE (Mellanox ConnectX-6) - 用途: 分布式训练时参数同步，CAE结果文件传输 系统: Ubuntu 22.04 LTS + Altair HyperWorks 2025 电源: 3000W冗余钛金认证（4路A100峰值功耗） 散热: 液冷数据中心级（维持A100持续满负载）
配置逻辑：
-
2TB内存：单个整车碰撞模型（100万单元）在OptiStruct求解时需占用200-400GB内存，同时训练需加载10-20个模型到内存构建Batch
-
A100 80GB：几何深度学习的邻接矩阵存储开销巨大，80GB显存可支持包含500万节点的大型装配体图网络训练
-
EPYC 9684X：在生成训练数据阶段，传统CAE求解器主要依赖CPU，96核可将单次求解时间从24小时压缩至2小时
3.2 实时推理工作站（设计师桌面端）
应用场景：汽车零部件设计优化、实时性能预测、参数化设计空间探索 计算特征：单次推理（毫秒级响应），支持HyperMesh实时交互，中小规模模型（<50万单元）
yaml
配置代号: PhysicsAI-Inference-Design 定位: 实时几何推理与CAD/CAE集成设计 核心组件: CPU: Intel Core i9-14900KS (24核32线程, 6.2GHz单核睿频, 36MB L3) - 优势: 高频单核性能确保HyperMesh界面流畅，多核处理几何预处理 内存: 128GB DDR5-7200 (4×32GB, 双通道, CL34) - 模式: XMP 3.0超频，低延迟确保CAD导入速度 GPU: NVIDIA RTX 6000 Ada 48GB - 推理性能: - 单次前向传播<100ms（50万节点模型） - 48GB显存支持同时加载3-4个不同物理场模型（结构/热/碰撞） - 专业特性: ECC显存纠错，确保工程计算精度 存储: - 系统盘: 2TB PCIe 5.0 NVMe (读取12GB/s) - 项目盘: 4TB PCIe 4.0 NVMe (当前设计迭代数据) 显示: 2× 27寸 4K IPS (双屏设计：左CAD/右云图结果) 系统: Windows 11 Pro for Workstations + WSL2 (Linux工具链)
配置逻辑：
-
RTX 6000 Ada：相比游戏卡RTX 4090，48GB显存是关键，支持在HyperMesh中同时加载结构、热、流体三个PhysicsAI模型进行多物理场预测
-
6.2GHz高频：CAD模型导入与网格划分阶段，单核性能决定用户体验
-
128GB内存：支持同时打开多个大型CAD装配体（如整车白车身）而不卡顿
3.3 迁移学习微调节点（部门级）
应用场景：基于基础模型进行企业专属数据微调（如特定车型平台、特定材料工艺） 计算特征：小样本学习（50-200组数据），冻结底层网络，训练头部层
yaml
配置代号: PhysicsAI-Transfer-Learning 定位: 少样本迁移学习与快速模型适配 核心组件: CPU: AMD Ryzen Threadripper PRO 7995WX (96核192线程, 5.1GHz, 384MB L3) 内存: 512GB DDR5-4800 ECC (8×64GB, 八通道) GPU: 2× NVIDIA RTX 4090 24GB (NVLink桥接) - 微调策略: - 卡1: 加载预训练基础模型（冻结参数） - 卡2: 训练领域适配层（Domain Adaptation Layers） - 显存池: 48GB合并显存支持更大Batch Size 存储: - 高速层: 4TB NVMe Gen4 (企业级，DWPD 3) - 备份层: 8TB SATA SSD 特色配置: - 10GbE网卡: 快速下载企业中央数据库中的基础模型 - TPM 2.0模块: 保护训练好的企业专有模型权重四、性能优化与最佳实践
4.1 几何数据预处理优化
图结构内存优化：
Python
# 使用稀疏矩阵存储邻接关系，减少显存占用 import torch_sparse from torch_geometric.nn import GCNConv # 避免使用稠密邻接矩阵（N×N），改用边列表（Edge Index） edge_index = torch_sparse.SparseTensor( row=col_indices, col=row_indices, value=edge_weights, sparse_sizes=(num_nodes, num_nodes) )
混合精度训练：
Python
# PhysicsAI支持BF16混合精度，显存占用减半，速度提升1.5-2倍 from torch.cuda.amp import autocast, GradScaler
scaler = GradScaler() with autocast(dtype=torch.bfloat16): out = model(data.x, data.edge_index) loss = criterion(out, data.y) scaler.scale(loss).backward()4.2 CAE数据生成流水线优化
并行求解策略：
-
使用HyperWorks的HyperStudy进行DOE（实验设计）参数扫描
-
启用MPI并行：将1000组训练数据的求解任务分配到96核CPU（每组1-2核）
-
预估时间：整车碰撞模型（100万单元）单次求解≈8小时，96核并行可日生成12组数据
五、成本效益与部署建议
| 应用阶段 | 推荐配置 | 核心投入点 | ROI指标 |
|---|---|---|---|
| 试点验证 | 单卡RTX 4090 + 64GB内存 | GPU显存容量 | 仿真周期从7天缩短至10分钟（推理） |
| 部门部署 | RTX 6000 Ada 48GB + 128GB内存 | 专业卡稳定性 | 设计迭代次数提升10倍 |
| 企业级训练 | 4×A100 + 2TB内存 | NVLink互联与显存池 | 基础模型训练周期从3个月压缩至2周 |
关键建议：
-
显存即生产力：PhysicsAI的图网络显存开销与网格单元数的平方成正比，投资48GB+显存的回报远高于升级CPU
-
混合架构：训练阶段使用A100/H100，推理阶段使用RTX Ada系列，成本优化比达3:1
-
数据优先：硬件配置的50%预算应投向高速存储（NVMe RAID），因为CAE模型文件（.fem/.rad）通常达5-20GB/个，传统HDD会成为训练流水线瓶颈
在这个"仿真即服务"的新时代，PhysicsAI让工程师从等待求解器收敛的焦虑中解放出来。配备正确的硬件基础设施，你的工作站将成为一个实时物理引擎——每一次CAD参数修改，都能在毫秒级获得专业级性能预测。这不仅是一次硬件升级，更是工程设计范式的根本性跃迁。
