大中型企业网络监控系统方案（内网+外网）
一、概述
网络视频监控产品是最近几年面世的第三代全数字化远程视频集中监控设备，利用它可以将传统摄像机捕捉的图像进行数字化编码压缩处理后，通过局域网、广域网、无线网络、Internet或其它网络方式传送到网络所延伸到的任何地方，千里之外的网络终端用户通过普通电脑就可以对远程图像进行实时的监控、录像、管理，不受时间与地域的限制。
在本系统规划调研阶段，我们对现在主流的监控模式进行了全方位的分析比较：
1、传统的模拟监控模式：需要在各分点与监控中心之间架设模拟图像传输的视频线、控制线。大型企事业单位，通常占地面积很大，铺设这些线路费时、费力、费钱。
2、基于网络视频服务器、网络摄像机的网络监控模式：通过在各分点配备网络视频服务器、网络摄像机，将本地监控摄像机拍摄的模拟图像进行数字化压缩处理后，利用企业原有的局域网上传到监控中心集中管理、录像、远程回放和对讲，联网的客户端电脑可以实时监控相关图像，也可以随时访问录像主机调用历史录像数据回放显示。
二、系统设计
1、用户需求
在监控中心通过局域网，能让多人对各个分点进行视频监控、录像。
在监控中心，能将所有的视频信号，通过电视墙自由地切换显示。
在企业内，可通过局域网对各个分点进行视频监控。
在企业外，可通过广域网对各个分点进行视频监控。
具有良好的扩展性，能方便地增加监控点及报警、对讲、广播等功能。
操作简便、功能强大、界面友好。
2.系统架构
按照该企业网络状况及实际操作的可行性，艾尔森网络监控系统主要组成模式为分散安装、监控中心统一监控管理。
在监控点架设若干个艾尔森视频服务器，用于采集摄像机等视音频捕捉设备所采集的视音频信号，或直接安装网络摄像机，与监控中心网络相连，将所采集的视音频信号传送到中心监控。

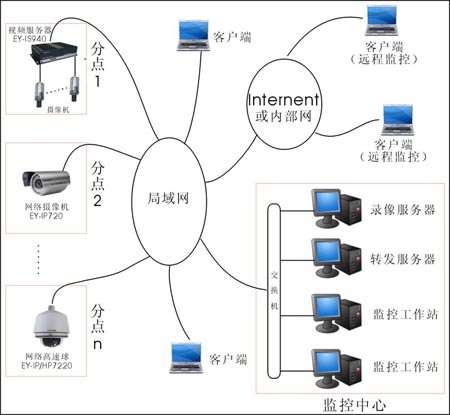

2.1、示意图和系统架构
2.2、前端架构
前端点是系统中的基层部分，包括摄像机、拾音器、视频服务器或网络摄像机等。对于监控点的硬件配置来说，以合理、可靠为主。
带宽要求：CIF分辨率的图像，每路带宽约300Kbps；D1分辨率的图像，每路带宽约800Kbps。
2.3、监控中心架构
监控中心作为整个系统的核心，担负着整个系统的协调、监管职责。只有保证监控中心内所有的设备7*24小时不间断运行，才可以保证“艾尔森网络监控系统”项目的服务质量。
因此，对于监控中心的硬件配置来说，以稳定、冗余为主。
录像服务器：由一台功能较强大的电脑服务器构成，并安装艾尔森中心管理软件NVS Center 500。所有图像均可在录像服务器上录像。
转发服务器：由一台功能较强大的电脑服务器构成，并安装艾尔森中心管理软件NVS Center 500。它负责将企业内的所有图像进行数据转发，让人能通过外网监控。
监控工作站：在监控中心还可配备多台监控工作站，由功能较强大的电脑构成，供多人同时监控、查看历史录像资料。监控时既可同时监看多画面，也可自由放大任意画面，还可自如地控制各监控点的摄像机云台转动及镜头变焦。
带宽要求：CIF分辨率的图像，每路带宽约300Kbps；D1分辨率的图像，每路带宽约800Kbps。
监控中心所需的总带宽，取决于需同时监看的画面数量。
三、系统的功能介绍
1、监控、录像、回放 #p#page_title#e#
录像服务器负责对各个监控点进行录像。
转发服务器负责对所有图像进行数据转发，让人能通过外网监控。
各个监控工作站均能对各个监控点进行监控、抓拍及查看历史录像资料，互不影响。
监控时既可同时监看多画面，又可自由放大任意画面，还可对多路视频信号进行分组自动切换显示。
支持手动录像、定时录像、报警联动录像、移动侦测录像等多种录像方式，并具有预录像功能。
查看历史录像资料时，可通过日期、时间、资料类型、服务器、通道等多种条件进行检索。回放时支持快放、逐帧等播放方式。
授权用户可远程控制前端摄像机的镜头变焦、聚焦，云台转动。
在监控中心安装有电视墙，各个监控点的图像均可在电视墙的各个屏幕上，自由地切换显示。
本系统支持在任何地方，通过上网对各个分点进行远程监控。
2、设备远程管理
可对视频服务器、视频解码器、网络摄像机等设备进行远程设置、操作，凭借强大的网络管理能力，系统能直观、方便地检测设备和线路的工作状态。
3、可扩展功能
3.1、报警联动
艾尔森网络视频监控系统可以管理报警器的输入节点，通过在视频服务器或网络摄像机上，连接红外探测器等探测设备。当前端有报警发生时，总部的监控中心不但有弹出信息及声音提示，同时还能联动相应的摄像机转到对应的预置位并进行录像，以及触发前端发出声光报警。
艾尔森网络视频监控系统具有同时处理多任务能力，多个地方的同时报警都能及时处理。
可连接红外、门磁、烟感、气感等多种探测器，支持常开、常闭型探测器，对报警进行手工、定时、周期性布防/撤防。
3.2、电子地图定位
系统支持电子地图访问，提供强大的空间分析和查询功能，丰富的表达方式直观地显示结果。
电子地图系统根据系统结构分为多个级别显示，通过点击图标可以显示对应子图，报警节点信息，视频监控节点图像等。下辖单位或监控节点产生报警时，在子图上通过闪亮图标等方式通知监控中心的值班人员。
3.3、监听、对讲
系统本身已经具备了声音监听及双向语音对讲的功能。只需增加拾音器、音箱等音频附件，即可使用。
支持一对一，或一对多形式的双向语音对讲。
