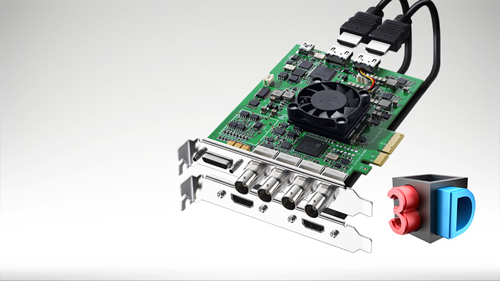

DeckLink HD Extreme 3D产品介绍

时间:2010-08-07   来源:   网友评论:0   人气: 915 作者:

新DeckLink HD Extreme 3D的单路SDI和双路SDI采集和回放特性可用于常规2D或新的立体3D工作流程!它配有Dual Link 3 Gb/s SDI、HDMI和模拟分量/复合/S-video接口,可处理4:2:2或4:4:4标清、高清、3 Gb/s HD-SDI和2K工程,还配备了AES和模拟平衡音频、16通道SDI音频、同步输入和录机遥控接口。SDI、HDMI和模拟分量支持多种视频格式,高清最高可到1080p60。支持广播级质量上变换、下变换和交叉变换,自带高/标清内部Keyer连接各种设备
DeckLink HD Extreme 3D不仅能采集和回放SDI、HDMI、模拟分量、NTSC/PAL复合、S-Video信号,而且能够在标清、高清和2K之间即时切换。DeckLink HD Extreme 3D配备了2通道AES/EBU和2通道XLR专业模拟音频输入和输出,每个AES/EBU输入都配有采样率转换器。它可以同HDCAM、HD-D5、HDCAM SR 、Betacam SP、Digital Betacam、HD 接收机、HDV 摄像机、电视机、切换台等各种设备一起使用。现在,DeckLink HD Extreme 3D支持Dual Link SDI和3 Gb/s SDI.如果有Sony HDCAM SR™这样的录机,您可以采集和回放4:4:4视频,或者结合Blackmagic Design的HDLink Pro以24fps的帧率实时回放2k电影分辨率视频。


立体3D工作流程
DeckLink HD Extreme 3D可通过交错式或双视频流采集和回放的功能实现3D工作流程。交错式是指左右眼图像以奇偶场的形式复用,可以用标准剪辑软件来编辑。双视频流是指DeckLink HD Extreme 3D利用双链路Dual Link SDI线路采集和回放分别代表左右眼的两路视频流,两路视频图像被采集为两个分开的媒体文件。双视频流3D质量更高一些,因为每个眼睛的图像都是全分辨率的,但是同目前的剪辑软件的兼容性要稍差一些。


更多高清实时特效
DeckLink HD Extreme 3D的超快10 Gb/s连接可以直接为编辑软件提供实时特效处理所需要的传输速度。和FireWire不同的是,PCI Express使您的CPU可以全力处理实时特效,在您升级到高清后,实时特效也不会受到任何限制。PCI Express的速度更快,因此可以轻松处理全分辨率2K数字电影等高级格式。只有高速PCI Express才能保证在您的工作室在升级到高清时仍然可以提供全面的实时特效处理。

强劲的图像处理器
DeckLink HD Extreme 3D配有一个快速的视频处理器,能够执行高质量10 bit硬件上变换、下变换和交叉变换!现在只用编辑一次,你就可以得到标清、720HD或1080HD等不同版本,而CPU则专门用来处理实时特效。您可以选择Letterbox、Anamorphic 16:9或Pillarbox 4:3模式!处理高清视频时,下变换功能让你可以同时监看标清和高清两个版本,因为S-video和复合视频线路始终都在输出经过下变换的信号。

3 Gb/s SDI连接能力
新DeckLink HD Extreme 3D是首款加入高速3 Gb/s SDI连接能力的采集卡。3 Gb/s SDI是SDI视频标准的最新版本,使用一根BNC电缆就可传输4:4:4 RGB和2K电影视频。3 Gb/s SDI数据传输率是普通高清SDI视频的两倍,但是可以即时切换到传统标清和高清SDI。3 Gb/s SDI可实现4:4:4 RGB工作流程和全分辨率2K(2048 x 1556 @ 24fps)电影长片质量采集/回放。通过SDI传输2K将引发电影长片制作流程的革命,因为现在您可以将电影分辨率视频轻易传输到制作环境中的各个角落,您可以像处理”普通“视频工作一样处理电影项目!新DeckLink HD Extreme 3D在价格不变的情况下为您加入了电影剪辑能力!

内建HDMI
您会喜欢上DeckLink HD Extreme 3D的全分辨率HDMI输入/输出。 HDMI输出可以2D或3D HDMI电视机或视频投影仪实现全分辨率高清监看,而成本要远低于专用高清广播级监视器。 想象用电影尺寸的大屏幕视频投影仪或电视机为客户展示您作品是何等震撼!用内建HDMI输入口可以从摄像机的HDMI输出采集。 和FireWire采集不同,从消费级摄像机HDMI输出口可以采集到高质量无压缩视频,您也可以使用JPEG、DVCPRO HD、ProRes等编辑软件原生编码格式。和FireWire编码不同,剪辑软件原生编码结合高速10 Gb/s PCI Express使CPU能全力处理特效,因此您可以将更多实时特效直接回放到大屏幕显示器和广播级监视器。

高端质量
除了完全兼容SD-SDI和HD-SDI 4:2:2,新 DeckLink HD Extreme 3D还能通过Dual Link HD-SDI 4:4:4连接线路获得能电影级质量。最新的Sony HDCAM SR系列录机支持Dual Link 4:4:4标准。该标准包含更多色彩细节,能为您带来全RGB色彩带宽和高达10 bit的SDI视频精度。通过PCI Express连在主机上时,可以采集/回放电影质量的真正无压缩视频。DeckLink HD Extreme 3D率先采用了最新的3 Gb/s SDI技术,让您可以通过单根SDI电缆传输RGB 4:4:4、2K甚至立体3D视频。3 Gb/s SDI技术是未来后期制作的视频标准,使视频制作“超越了高清电视分辨率”。DeckLink HD Extreme 3D非常适合连接Digital Betacam™、Panasonic HD-D5™和新的Sony HDCAM SR录机。无压缩10 bit视频是目前SDI视频系统中的最高质量,而在今天,只有无压缩视频才能满足客户对质量的苛刻要求,并保有精美的电影般画质。

真正专业级音频
DeckLink HD Extreme 3D支持非平衡AES数字音频输入、输出,以及XLR平衡专业音频,能够实现惊人质量并保持抽样精确视、音频同步。DeckLink HD Extreme 3D在每个AES/EBU输入上配备了一个取样率转换器,因此您可以连接同步或未同步的各种数字音频源。DeckLink HD Extreme 3D还为高清采集和回放加入了16通道SDI内嵌音频支持,为标清采集和回放加入了8通道SDI内嵌音频支持。

兼容主流视频软件
DeckLink HD Extreme 3D兼容Windows XP™、Windows Vista™、Windows 7、Mac OS X™和Linux操作系统, 您可以使用Apple Final Cut Pro™、Adobe Premiere Pro™、Adobe After Effects™、Adobe Photoshop™、eyeon Fusion™等自己偏好的视频制作软件,而且能够在2K、1080HD、720HD、NTSC /PAL之间快速切换。。
多款免费实用软件
附送的Photoshop™插件可用于采集和输出静帧。Blackmagic Media Express™让您可以通过RS-422遥控录机进行精确到帧的采集和回放。Blackmagic Disk Speed Test™可以检测您的磁盘阵列速度,测试结果以帧率表示。
DeckLink的领先的质量、灵活性和容易承受的价格已经引发了广电行业的革命,使其转变成为了一个真正的创意行业。设计师、编辑人员、蒙版绘景师和特效师不用再租赁按小时收取租金的昂贵设备了,因此他们的创意将得到充分释放。来看DeckLink是如何改变了这个行业并帮助它从一个设备租赁行业转变为一个令人兴奋的创意行业。

质量
Final Cut Pro™和Premiere Pro®等软件不限于处理某种分辨率或质量,比如说,他们可以处理DV视频,但是这并不是说它们只能处理DV质量。你是否能得到DV、无压缩标清或高清质量取决于系统中安装的视频卡,而不是软件。为系统添加一块DeckLink卡,就相当于添加了真正的无压缩10 bit质量。

10 bit无压缩具有很高的质量,实际上要高于Digital Betacam™录机提供的质量,因为它根本不存在任何视频压缩。这就是说您所有的编辑和设计工作的质量都要高于那些昂贵的预建系统!这也是为什么在世界范围内有众多高端用户选择DeckLink制作高质量电视广告、电视剧和电影长片。10 bit无压缩HD-SDI已经是顶级的高清质量了。

速度
DeckLink系统比其它解决方案成本更低,因此您可以让更多人一起处理同一个项目。在过去,一台昂贵的系统只能由一个操作人员使用。因为太昂贵,大部分公司只买得起一套这样的系统。DeckLink系统价格低廉,几个分工不同的工作人员可以协作处理同一个任务,而且制作质量和以前的昂贵系统提供的质量相同。比如,您可以让一个不太了解电视知识的图形设计师用Photoshop®处理图形,再把这些图形发送给Final Cut Pro™或Premiere Pro剪辑师用。设计师不必了解有关电视的任何知识,他们以前用Photoshop是为了印刷或网络,只不过现在是为电视行业做设计。您需要的是设计师们的创意和技巧!
剪辑人员可以把精力投入到剪辑,而不用管字幕和图形,这样他们的时间可以被更好地利用。在同一时间,不同的工作人员可以同时完成自己的任务,而他们也是各个环节中的专门人才,所以这是一个效率更高的工作流程。

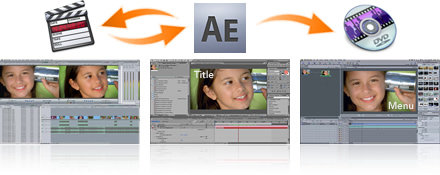

选择软件
有了DeckLink,您可以根据项目要求选择软件。如果您正在剪辑,需要某种复杂特效时,您可以快速转移到另一个更适合制作特效的程序中。比如您可以从Final Cut Pro™转到After Effects®,制作完特效后可以快速回到编辑软件中。所有的媒体文件都是标准QuickTime™文件,导入时不需要花时间渲染,放入程序就能直接使用。

制作结束后,可以快速转入DVD Studio Pro™或Encore DVD®,将无压缩文件制作成高质量DVD。如果有提供新功能的软件上市,只要它是利用QuickTime™或DirectShow™ AVI开发的,就可以和DeckLink一起使用。

软件应用人员众多
配合DeckLink卡的软件也可用于DV编辑等对质量要求不高,但需要较小尺寸的应用。在今天,有成千上万的人都在使用相同的工具,他们不用接受再培训就可以直接投入到高端制作中。他们可以制作DV,也可以做无压缩标清,甚至高清,因为不管处理的是什么的质量或者电视标准,软件的操作方式都是一样的。如果缺少图形设计师,您可以很快找到这方面的高水平人才,他们会很快地融入到您的电视制作工作流程中,因为他们本身就很熟悉Photoshop这样的软件。不用进行繁琐的专门培训可以降低您的成本,这也意味着您可以为自己的团队加入更多蒙版绘景师、图形设计师等制作人才,将团队的制作提升到一个更高的水平。

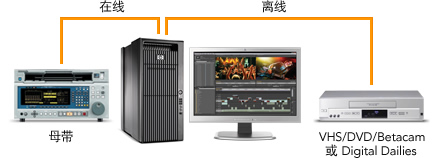

在线和离线编辑
您可以先进行离线编辑,然后再用相同的工具进行在线编辑。DeckLink支持无压缩在线质量,而在Mac OS X™上,DeckLink支持ProRes、DV、JPEG等可用于离线工作的压缩格式。

用DeckLink采集和回放无压缩10 bit是一种比离线制作更高效的方法。您可以用无压缩质量处理所有工作,而当工作完成后,无须再进行在线制作,非常适合处理工期紧张的工作。削减掉离线处理的过程确实可以节省时间,降低成本。

紧跟最新技术
在安装了DeckLink的系统上,您总是可以利用最新的技术。在SGI或其它昂贵计算机的基础上搭建的封闭式系统所面临的问题在于它们的成本太高。购买这些封闭式系统后,您得在很长一段时间之后才能赚回成本。这就是说,可能得5年或更长时间之后,您才能用最新的型号淘汰这种系统。DeckLink使用的是标准快速的Mac™、Linux™或 Windows™计算机,因此一年之后您就可以通过购买最新的型号获取更高的速度。当然,老的型号也不用丢,它们可以用来制图或者处理一些对速度要求并不高的任务,因此您的投资可以得到很好的保护。一方面您可以使用任何新的操作系统,添加新的应用程序,另一方面,我们也在持续不断推出新的驱动,使您的系统总能保持广泛的兼容性。请查看我们的技术文章获得更详细的信息。

自定义您的系统
您可以根据自己的需要自定义DeckLink系统。您可以按照自己喜欢的方式选择DeckLink卡和应用软件等系统组件。比如,如果您只在Mac OS X™上制作DVD,那么只用加一块DeckLink卡和DVD Studio Pro™就行了。DeckLink还能提供录机控制,因此您可以直接从磁带采集视频片段。如果您是在Windows™上做剪辑,只用添加一块DeckLink和Premiere Pro就能搭建一套高质量剪辑解决方案。和您当地的Blackmagic经销商谈谈您的工作流程需求,他们会为您量身打造一套最适合的解决方案!

DeckLink卡速度更快、质量更好、成本更低,因此您可以为制作团队中的每个人都定制一套专用系统。现在整个团队可以相互协作,这种变化无疑是革命性的!


DeckLink HD Extreme 3D™
接口
SDI视频输入
2 x 10-bit 兼容SD/HD/2K以及2D/3D。
支持3 Gb/s单链路4:2:2/4:4:4和双链路4:2:2/4:4:4。
SDI视频输出
2 x 10-bit 兼容SD/HD/2K以及2D/3D。
支持3 Gb/s单链路4:2:2/4:4:4和双链路4:2:2/4:4:4。
模拟视频输入
1 x 分量YUV,3个BNC接口,可切换为S-Video或复合。 分量支持高清和标清。
模拟视频输出
1 x 分量YUV,3个BNC接口,可切换为S-Video和复合。 分量支持高清和标清。
HDMI视频输入
1 x HDMI A型接口
HDMI视频输出
1 x HDMI A型接口
SDI音频输入
16通道,内嵌于标清、高清和2K。
SDI音频输出
16通道,内嵌于标清、高清和2K。
模拟音频输入
2通道专业平衡模拟音频,XLR接口。
模拟音频输出
2通道专业平衡模拟音频,XLR接口。
HDMI音频输入
8通道,内嵌于标清和高清。
HDMI音频输出
8通道,内嵌于标清和高清。
AES/EBU 音频输入
2通道非平衡,配备采样率转换器。
AES/EBU 音频输出
2通道非平衡。
同步输入
标清、720p50、720p59.94、1080i50和1080i59.94格式的黑场(Blackburst),或任意高清或2K格式的三电平同步(Tri-Sync)。
设备控制
兼容Sony™ RS422的录机控制端口。
通过软件控制串口的发送或接收方向。
计算机接口
PCI Express 4通道(lane),兼容4、8和16 PCIe插槽。



标准
2K格式支持
2048 x 1080PsF23.98、2048 x 1080p23.98、2048 x 1080PsF24、2048 x 1080p24、2048 x 1080PsF25、2048 x 1080p25、2048 x 1556PsF23.98、2048 x 1556PsF24和2048 x 1556PsF25。
高清格式支持
720p50、720p59.94、720p60、1080PsF23.98、1080p23.98、1080PsF24、1080p24、1080PsF25、1080p25、1080PsF29.97、1080p29.97、1080PsF30、1080p30、1080i50、1080p50、1080i59.94、1080p59.94、1080i60和1080p60。
标清格式支持
625/25 PAL、525/29.97 NTSC 、525/23.98 NTSC、480p。
SDI符合标准
SMPTE 259M、SMPTE 292M、SMPTE 372M、ITU-R BT.656和ITU-R BT.601。
多码流支持
SDI、HDMI和分量模拟视频连接可以在标清和高清间切换。 SDI可以在270 Mb/s标清SDI、1.5 Gb/s HD-SDI、3 Gb/s高清和2K SDI之间切换。
视频抽样
4:2:2、 4:4:4
色彩精度
10 bit
色彩空间
4:2:2 YUV和4:4:4 RGB
SDI元数据支持
V读取的VITC用于移除3:2 pulldown。最多可利用文件中的3条视频行进行VANC采集和回放。 HD RP188。 CC字幕。
音频抽样
电视标准采样率48 kHz,24 bit量化。
HDMI配置
HDMI自动配置显示器。
HDMI分辨率
以像素一一对应的方式(全分辨率)输出给所连接的设备。
HDMI色彩精度
10 bit
复制保护
依照法律规定,HDMI输入不能从受到版权保护的HDMI视频源采集。在采集或发行前一定要确认版权所有。



处理
色彩空间转换
硬件实时
高清下变换
内建,回放高清视频格式时,高质量下变换器在SDI A输出口输出HD-SDI,在SDI B输出口输出SD-SDI,在复合输出口和S-Video输出口输出标清模拟信号。模拟视频切换为分量后,可选择输出高清或标清。可选择Letterbox、Anamorphic 16:9和Center Cut 4:3三种下变换模式。
高清上变换
内建,高质量硬件上变换,在回放时将标清上变换为720HD或1080HD。可选择4:3 Pillarbox、14:9 pillarbox和16:9 zoom模式。通过HD-SDI、HDMI和模拟分量输出高清。
交叉变换
内建,高质量硬件交叉变换,在回放时将720HD转换为1080HD,或将1080HD转换为720HD。
立体3D处理
双视频流SDI采集和回放。
日附带软件
Mac OS X™上的Media Express、Disk Speed Test、LiveKey、Blackmagic系统偏好设置(System Preferences)和Blackmagic驱动。 Windows™上的Media Express、Disk Speed Test、LiveKey、Blackmagic控制面板(Control Panel)和Blackmagic驱动。 Linux上的Media Express、Blackmagic控制面板(Control Panel)和Blackmagic驱动。
固件升级
固件内建于驱动软件。 在系统启动时加载,或通过更新工具加载。
安装
PCI Express 4通道,兼容Mac、Windows和Linux计算机的4、8、16通道PCI Express插槽。 Mac OS X™系统应采用基于Intel技术的Mac Pro计算机。 请点击技术支持页面查看完整的系统要求。
