4K/6K/8K影视后期工作站硬件配置方案2019
目录
1）8K视频市场应用前景
2）8K视频无压缩、压缩存储分析
3）8K视频后期处理计算特点与硬件配置分析
4）8K影视后期处理工作站硬件配置推荐
8K（7680x4320）或8K DCI（8192x4320）超高清视频相当于16个高清、4个4K视频合成，比IMAX 6K视频还大，这种超高精度视频市场应用越来越普及，在一些重要领域，超高清电影电视、医学影像、太空影像、石油、海洋地质资料、自然博物馆、大型房产展示、大型广告影像等，8K视频提供其前所未有的超清晰、给人视觉震撼的感受，这也是目前图形工作站可以保证实时播放的最高分辨率视频应用
西安坤隆计算机公司专注于高性能图形工作站应用已超过10年，借助最新上市intel Xeon W-3175X和Nvidia RTX显卡产品上市，通过8K视频后期处理应用分析与大量测试验证，实用级8K影视后期、大屏拼接工作站解决方案成为现实，到目前为止，市场上我们是唯一可以提供8K后期处理方案：
1）8K视频剪辑与特效合成工作站硬件配置推荐
2）8K视频调色工作站硬件配置推荐
3）8K播放拼接工作站硬件配置推荐（后面有专门方案推出）

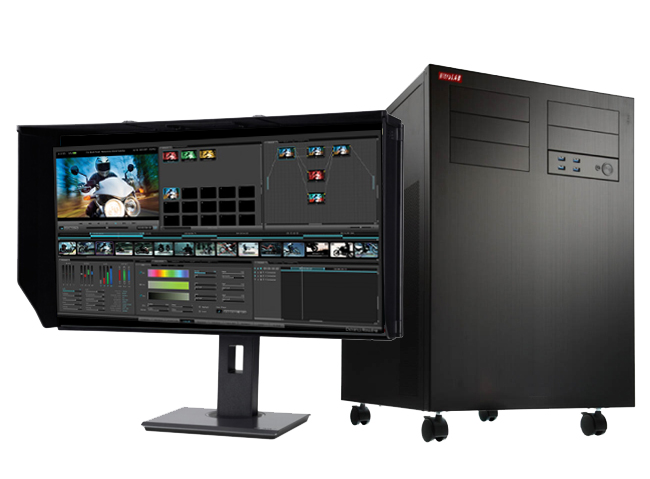

本文主要通过分析8K视频计算特点，结合最新CPU、GPU架构以及Red与Nvidia最新GPU解码算法及后期处理软件等，推出史上最强大的8K视频剪辑、特效合成、后期调色的---UltraLAB GT400M图形工作站
和高清、4K视频相比，由于8K视频后期处理的各个环节（剪辑、特效、调色、渲染）计算量指数级规模提升，计算设备压力体现在：
计算：解码、反拜耳、编码、转码、压缩、渲染合成输出…
存储：海量存储与高io
由于8K视频数据量巨大，对CPU、GPU、存储容量及硬盘io要求极高， 这种处理规模，之前的计算架构很难招架，实时剪辑、实时预览几乎不可能实现，
但是进入2019年，随着Intel的最新Xeon W-3175X超频处理器以及Nvidia RTX（图灵架构）显卡、大容量高带宽硬盘上市，8K实时后期编辑工作站成为可能
一 8K视频无压缩、压缩存储分析
1.1 存储io带宽与存储架构量化分析
表1 4K、8K无压缩视频码流带宽
色位
10位
12位
16位
帧率
带宽（单位MB/s）
4K
UHD@3840x2160
24p
712
854
1196
30p
890
1068
1495
60p
1780
2136
2990
8K@8192x4320
24p
3038
3645
5103
30p
3979
4556
6379
60p
7594
9113
12758
上面数据可以看到，8K无压缩视频码流带宽巨大，常规机械盘，固态盘都无法满足，甚至高带宽的阵列也仅能部分规格支持
表2 Apple ProRes压缩编码流带宽
辨率
编码
ProRes422
ProRes422
ProRes422
ProRes422
ProRes
ProRes
(Proxy)
（LT）
(HQ)
4444
4444 XQ
色位
10位
10位
10位
10位
12位
12位
帧率
带宽（ MB/s）
4K UHD 3840*2160
24p
18
41
59
88
133
199
30p
23
51
74
111
166
249
60p
45
103
147
221
332
497
4K DCI 4096*2160
24p
19
44
63
94
141
212
30p
24
55
79
118
177
265
60p
49
109
157
236
354
530
8K
24p
78
183
262
393
566
849
8192x4320
30p
97
219
314
471
707
1061
60p
195
438
629
943
1414
2121
上述表格数据表明：Apple的ProRes编码压缩还是很棒的
表3 Red R3D压缩码流带宽
分辨率
编码
R3D
压缩比
09:01
08:01
07:01
06:01
05:01
04:01
03:01
色位
12位
12位
12位
12位
12位
12位
12位
帧率
带宽（ MB/s）
4K UHD 3840*2160
24p
36
41
46
54
65
81
108
30p
45
51
58
68
81
101
135
60p
90
101
116
135
162
203
270
8K
24p
135
162
185
216
259
324
432
7680x4320
30p
169
203
231
270
324
405
540
60p
338
405
463
540
648
810
1080
上述表格数据表明：Red RAW R3D压缩算法非常优秀
表4 存储介质方案
颜色分类
主要功能
最大容量
读写带宽
单块机械盘可以直接读取，剪辑、调色
14TB
<215MB/s
单块固态盘可以直接读取，剪辑、调色
4TB
<530MB/s
8盘位阵列或固态卡，或雷电3外接
98TB
1.5GB/s
16~20盘位阵列或固态卡，或雷电3外接口
266TB
4.65GB/s
16~24 SSD盘位阵列或固态卡
76TB
12.1GB/s
本表是ProRes编码和R3D编码匹配的存储介质选择参考
1.2 存储容量估算
表5 4K、8K无压缩存储测算
No
H
V
位深
Chroma
帧率
每帧尺寸
数据带宽MB/s
10小时容量
10小时+2个备份容量
1
4096
2304
12
RGB
24
43MB
1021
35TB
105TB
2
12
RGB
30
43MB
1276
44TB
131TB
3
12
RGB
60
43MB
2552
88TB
263TB
4
16
RGB
60
57MB
3402
117TB
350TB
5
7860
4320
12
RGB
24
153MB
3672
126TB
378TB
6
12
RGB
30
153MB
4590
158TB
473TB
7
12
RGB
60
153MB
9180
315TB
946TB
8
16
RGB
60
204MB
12240
420TB
1.26PB
表6 8K DCI视频有压缩存储测算
摄像机
编码
速率fps
容量/分钟
容量/小时
10小时素材
素材+2个备份
Red 8K
8K R3D 9:1
30p
9.9GB
580GB
5.8TB
17.41TB
8K R3D 5:1
30p
18.98GB
1.11TB
11.12TB
33.37TB
8K R3D 3:1
30p
31.64GB
1.85TB
18.54TB
55.62TB
8K R3D 9:1
60p
19.80GB
1.16TB
11.60TB
34.81TB
8K R3D 5:1
60p
37.97GB
2.22TB
22.25TB
66.74TB
8K R3D 3:1
60p
63.28GB
3.71TB
37.08TB
111.24TB
表5和表6数据表明：
8K视频无压缩存储容量巨大，存储代价大，成本太高，一般企业无法承受
8K采用R3D压缩，存储压力大幅降低。
二 8K视频后期处理计算特点与硬件配置分析
目前支持8K视频后期软件：
剪辑：Adobe Premiere Pro CC2019
特效合成：After Effects、Fusion
视频调色：Davinci Resolver 16
渲染：Cinema 4D

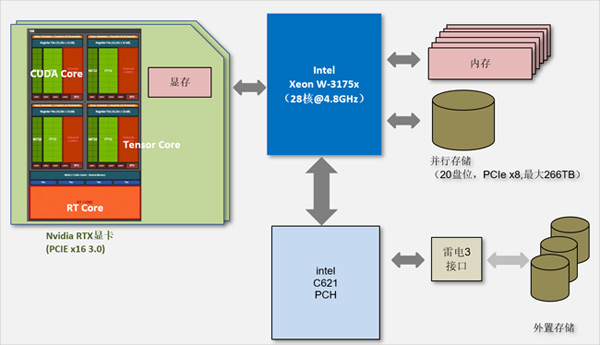

实时8K视频编辑后期主要过程：
表7
No
主要环节
相关硬件
计算重点
关键硬件
1
8K 视频读取
从存储到内存
硬盘io
阵列io要视频编码匹配
解压缩计算
GPU-采用Nvidia RTX卡的Tensor和RT计算单元解算
(小波解压算法)
(传统算法CPU)
2
视频剪辑、预览回放、后期调色
内存数据通过【显卡】到【显示器】
反拜耳计算规模差异，随分辨率不同
GPU-Nvidia CUDA核
3
视频渲染输出与保存
内存到硬盘
编码，压缩
CPU-多核
（最后输出H.265编码）
转码
GPU-GPU CUDA核
硬盘io
表8 8K影视后期处理硬件配置参考
NO
核心配件
技术要求
1
CPU
Intel Xeon W3175-X处理器（28核@4.8GHz）
2
内存
96GB以上，理想128GB
3
GPU
1) 游戏卡:RTX2080Ti
11GB、Titan RTX 24GB
优点：性价比极高，
缺点：不支持10位色彩，需配io卡
2) 专业图卡:Quadro
RTX5000、RTX6000、RTX8000
优点：支持10位色彩输出，不需非编卡
缺点，成本高
4
视频数据盘
1)高速缓存盘：M2，SSD
特点： 速度快，但容量太小
2)并行存储：16盘位或20盘位
特点：支持海量存储，移动不方便
3) 外置存储（雷电3接口或40GbE网口）
特点：存储和工作站分离，便于多人使用
5
扩展槽
4个PCIE x16以上
6
非编卡
Decklink 8K Pro，AJA KONA5
7
显示器
32寸，4K，专业级
8
监视器
三．8K视频后期硬件配置推荐
3.1 4K/6K/8K视频剪辑、特效合成配置推荐
|
NO |
品牌与型号 |
配置规格 |
报价 |
备注 |
|
1.1 |
GX380P 15064-MBTFX |
8核5.0GHz / 64GB DDR4 /RTX2070 8GB /512GB SSD/2TB M2.SSD/10TB SATA/Decklink Mini Monitor 4K/雷电3接口/双塔式(2000w)/27寸-4K图显 |
58000 |
4K后期 |
|
1.2 |
GX380P 15064-MB42TX |
8核5.0GHz / 64GB DDR4 /RTX2070 8GB /512GB SSD/2TB M2.SSD/42TB 高速存储/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显 |
75500 |
|
|
1.3 |
GT400P 14596-MB60TX |
12核4.5GHz / 96GB DDR4 /RTX2080 8GB /1TB SSD/2TB M2.SSD/60TB 高速存储/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显 |
99990 |
|
|
1.4 |
GT400P 14496-MBTFX |
16核4.4GHz / 96GB DDR4 /RTX2080Ti 11GB /1TB SSD/2TB M2.SSD/10TB SATA/Decklink Mini Monitor 4K/雷电3接口/双塔式(2000w)/27寸-4K图显 |
92900 |
6K后期 |
|
1.5 |
GT400P 14496-MB84TX |
16核4.4GHz / 96GB DDR4 /RTX2080Ti 11GB /1TB SSD/2TB M2.SSD/84TB 高速存储/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显 |
126000 |
|
|
1.6 |
GT400P 142128-MB90TT |
18核4.2GHz /128GB DDR4 /Titan RTX 24GB /1TB SSD/2TB M2.SSD/90TB 高速存储/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显 |
149000 |
8K后期 |
|
1.7 |
GT400M 14896-MCTFX |
28核4.8GHz /96GB DDR4 / RTX2080Ti 11GB /1TB SSD系统盘/4TB M2.SSD缓存盘/10TB SATA备份盘/雷电3接口/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显高清图显 |
149990 |
8K完美后期 |
|
1.8 |
GT400M 14896-MB90TX |
28核4.8GHz /96GB DDR4 / RTX2080Ti 11GB /1TB SSD/2TB M2.SSD/90TB 高速存储/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显 |
183000 |
|
|
1.9 |
GT400M 148128-MB114TT |
28核4.8GHz /128GB DDR4 / Titan RTX 24GB /1TB SSD/2TB M2.SSD/114TB 高速存储/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显 |
215000 |
|
3.2 4K/6K/8K影视调色硬件配置推荐
NO
品牌与型号
配置规格
价格
备注
2.1
GT400P 14596-MBTF2X
14核4.5GHz /64GB DDR4 /2*RTX2080 8GB /512GB SSD/1TB M2.SSD/10TBSATA/雷电3接口/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显
82000
4K调色
2.2
GT400P 14596-MB60T2X
14核4.5GHz /64GB DDR4 /2*RTX2080 8GB /512GB SSD/1TB M2.SSD/42TB高速存储/Decklink Mini
Monitor 4K/双塔式(2000w)/27寸-4K图显
97000
2.3
GT400P 142128-MCTF3X
18核4.2GHz /128GB DDR4 /3*RTX2080Ti 11GB /1TB SSD/4TB M2.SSD/10TB
SATA/雷电3接口/Decklink Mini
Monitor 4K/双塔式(2000w)/27寸-4K图显
133000
6K/8K调色
2.4
GT400P 142128-MCTF3X
18核4.2GHz /128GB DDR4 /3*RTX2080Ti 11GB /1TB SSD/4TB M2.SSD/60TB高速存储/Decklink Mini
Monitor 4K/双塔式(2000w)/27寸-4K图显
152000
2.5
GT400M 14896-MBTF2X
28核4.8GHz /96GB DDR4 /2*RTX2080Ti 11GB /1TB SSD /2TB M2.SSD
/10TB SATA /雷电3接口/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显
165000
8K调色
2.6
GT400M 14896-MB90T2X
28核4.8GHz /96GB DDR4 /2*RTX2080Ti 11GB /1TB SSD/2TB M2.SSD /90TB高速存储/Decklink Mini
Monitor 4K/双塔式(2000w)/27寸-4K图显
197000
2.7
GT400M 148128-MBTF2T
28核4.8GHz /128GB DDR4 /2*Titan RTX 24GB /1TB SSD /2TB M2.SSD
/10TB SATA /雷电3接口/Decklink Mini Monitor 4K/双塔式(2000w)/27寸-4K图显
203000
2.8
GT400M 148128-MB114T2T
28核4.8GHz /128GB DDR4 /2*Titan RTX 24GB /1TB SSD /2TB M2.SSD /114TB高速存储/Decklink Mini
Monitor 4K/双塔式(2000w)/27寸-4K图显
248000
上述所有配置，代表最新硬件架构，同时保证是最完美，最快，如有不符，可直接退货
欲咨询机器处理速度如何、技术咨询、索取详细技术方案，提供远程测试，请联系
UltraLAB图形工作站供货商：
西安坤隆计算机科技有限公司
国内知名高端定制图形工作站厂家
业务电话：400-705-6800
咨询微信号：
