大型3D设计软件CATIA-算法分析与图形工作站硬件配置

时间:2025-04-17 23:55:22   来源:UltraLAB图形工作站方案网站   人气:2684 作者:管理员

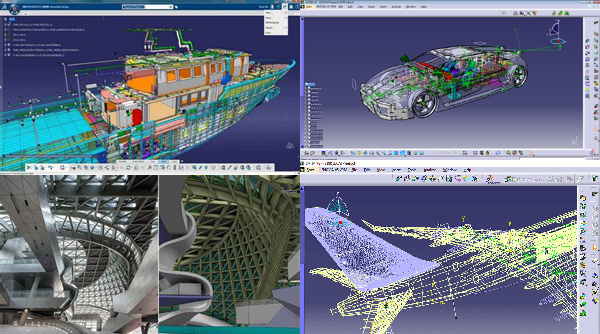

CATIA(由达索系统Dassault Systèmes开发)是一款高端三维建模与产品生命周期管理(PLM)软件,主要用于在航空航天、汽车、工业设备等复杂产品的设计与仿真。它本身并不是一个“数值计算型仿真平台”如ANSYS,而是一个CAD/CAE/CAM一体化平台。



CATIA的模块包括零件设计、曲面建模、装配设计、运动仿真、结构分析(如Generative Structural Analysis)、CFD(如流体仿真)等。每个模块可能使用不同的算法。例如,几何建模可能涉及NURBS、参数化建模,结构分析可能用有限元法(FEM),CFD可能用有限体积法(FVM),运动仿真可能用多体动力学算法。

每个模块的CPU核数优化。CAD软件通常对单核性能要求较高,因为某些操作如几何计算是单线程的。但像仿真模块(FEM、CFD)可能会支持多核并行计算。例如,结构分析求解器可能支持多核,但核数优化可能有限,比如推荐8-16核。运动仿真可能并行度低,而渲染或生成代码可能用更多核。

关于GPU,CAD软件利用GPU进行图形渲染和实时可视化,如OpenGL或DirectX。

内存容量方面,复杂装配体需要大内存,尤其是处理大型模型时,如数万个零件可能需要32GB以上。仿真模块如FEM求解器对内存需求高,取决于网格规模,百万网格可能需要数十GB。

硬盘方面,大模型文件需要高速SSD,IO要求高,尤其是在加载和保存时



CATIA 主要模块与核心算法

模块

功能

使用的核心算法

GPU 加速支持

并行支持

Part Design / Assembly Design

零部件建模、装配

参数化建模,布尔运算,特征建模

图形渲染支持 GPU

单线程为主,部分后台计算多线程

Generative Shape Design (GSD)

曲面建模

曲面拟合、Bezier/NURBS、B-Rep 拓扑算法

显示渲染 GPU

非并行,复杂模型构建时间主要受单核性能影响

Kinematics / DMU Kinematics

装配运动仿真

几何约束求解、运动链解析

不支持

单线程为主

CATIA Analysis(原 GPS / GAS)

结构有限元分析

FEM,线性静力/热分析

不支持

支持多核

4~16核较优

Imagine & Shape / FreeStyle

快速曲面建模

Sub-D、NURBS、自由曲面算法

支持

显卡越强,响应越快

Generative Design / 3DEXPERIENCE Platform

拓扑优化、基于 AI 的建模辅助

拓扑优化(基于 Abaqus)、增材制造仿真

部分云端GPU

云并行

(SaaS部署)

CATIA Machining (CAM)

数控编程、刀具路径

路径规划、刀具碰撞检测、偏移曲面

支持

局部并行,如自动刀路计算

Generative Design / 3DEXPERIENCE Platform

拓扑优化、基于 AI 的建模辅助

拓扑优化(基于 Abaqus)、增材制造仿真

部分云端 GPU

云并行

(SaaS部署)

CATIA Machining (CAM)

数控编程、刀具路径

路径规划、刀具碰撞检测、偏移曲面

支持

局部并行,如自动刀路计算



多核CPU与GPU性能建议

CATIA是以“交互建模”和“轻量仿真”为主的集成平台,其CPU/GPU的瓶颈分布如下:

1. CPU并行性分析

功能

并行性

最佳 CPU 核心数建议

CAD建模/装配

低(主要是单核性能)

高主频4~8核

如Intel i7/i9,AMD Ryzen

FEM 分析

(Analysis模块)

中等并行(FEM求解)

8~16 核最优

(太多收益递减)

拓扑优化/3DExp平台

高并行(依赖云端)

本地计算时16~32核



多数交互操作,如建模、装配、曲面设计、草图编辑是串行的,因此CPU主频高比多核更重要。



2. GPU加速建议

CATIA 的GPU用于图形渲染加速(OpenGL),而非物理计算。建议使用专业显卡:

  • 推荐 GPU:
    • NVIDIA RTX A2000/A4000/A6000/4000Ada/5000Ada/6000Ada
  • 用途:
    • 快速渲染、模型旋转/缩放不卡顿
    • 自由曲面编辑、复杂装配可视化流畅

3.内存与硬盘/IO需求

类型

建议配置

说明

内存

≥32GB(中小型项目)

≥64GB(大型装配)

装配体、自由曲面建模越多,占用越高;拓扑优化更大

硬盘

SSD ≥1TB

(推荐 NVMe)

建模历史、缓存多,推荐快速读取加快文件加载

I/O 性能

中等

建模期间主要为缓存读写,渲染期间较少 I/O

显存(GPU)

≥8GB(专业项目)

多视口、高清纹理、大装配依赖显存



总结配置建议

项目

配置建议

CPU

高主频(≥4.0GHz),6~16 核,如 i9-13900K、Ryzen 9 7950X

GPU

NVIDIA RTX A4000/A6000,或 GeForce RTX 4080/4090

内存

≥64 GB(推荐 ECC 支持)

硬盘

NVMe SSD ≥1TB,另配机械盘用于项目归档

显示器

≥2K 分辨率,色彩还原度高的设计类面板



更快更强---超大规模三维CAD设计工作站配置精选24v2

https://www.xasun.com/article/87/2501.html



6.4GHz-世界最高频率的图形工作站应用配置推荐

https://www.xasun.com/article/147/2806.html



科研团队计算利器1---设计与仿真超算平台配置推荐25v1

https://www.xasun.com/article/154/2527.html



如果你还使用CATIA联动Abaqus、DELMIA、SIMULIA、ENOVIA等3D EXPERIENCE工具,可以进一步评估集群部署环境下的资源调配需求。我们也可以提供推荐集群或本地高性能工作站的搭配方案。





我们专注于行业计算应用,并拥有10年以上丰富经验,

通过分析软件计算特点,给出专业匹配的工作站硬件配置方案,

系统优化+低延迟响应+加速技术(超频技术、虚拟并行计算、超频集群技术、闪存阵列等),

多用户云计算(内网穿透)

保证最短时间完成计算,机器使用率最大化,事半功倍。


上述所有配置,代表最新硬件架构,同时保证是最完美,最快,如有不符,可直接退货

欲咨询机器处理速度如何、技术咨询、索取详细技术方案,提供远程测试,请联系
