结构仿真应用分析,求解器计算特点,及工作站服务器集群硬件配置推荐

时间:2024-11-25 01:14:50   来源:UltraLAB图形工作站方案网站   人气:12799 作者:管理员

结构仿真是研究和分析物理结构在各种条件下性能和行为的计算方法,通常可以分为以下几种主要类型,每类都有其独特的计算特点、求解器和应用软件,具体如下:

应用1  静力仿真(静态分析)



典型应用:

  • 桥梁承重分析。
  • 建筑结构的稳定性分析。
  • 零件设计中的应力集中分析。

特点:

  • 分析结构在静态载荷(如恒定力、压力或温度)的作用下的变形、应力和应变。
  • 不考虑惯性效应和时间相关性,计算较为简单。
  • 求解的是平衡状态下的偏微分方程组,通常是线性问题。

求解器:

  • 线性静态分析:直接求解法(Direct Solver)、迭代法(Iterative Solver)。
  • 非线性静态分析(如大变形、非线性材料):Newton-Raphson迭代方法。

软件:

  • Ansys Mechanical
  • Abaqus/Standard
  • MSC Nastran
  • SolidWorks Simulation



应用2 动力学仿真(动态分析)



典型应用:

  • 地震对建筑物的影响分析。
  • 航空发动机叶片的模态和振动分析。
  • 汽车碰撞测试。

特点:

  • 分析结构在动态载荷(如冲击、振动、地震或周期性载荷)作用下的响应。
  • 考虑惯性效应、阻尼效应和时间相关性。
  • 常分为线性动态和非线性动态分析。

求解器:

  • 模态分析:特征值求解器(Lanczos、Subspace Iteration)。
  • 时间域分析:显式时间积分(Central Difference)、隐式时间积分(Newmark-Beta)。
  • 频域分析:FFT 或 Harmonic Balance 方法。

软件:

  • Ansys Mechanical(模态、谐响应、瞬态分析)
  • Abaqus/Explicit
  • LS-DYNA(显式动力学)
  • MSC Adams(多体动力学)



应用3. 热力学仿真(热分析)



典型应用:

  • 发动机热应力分析。

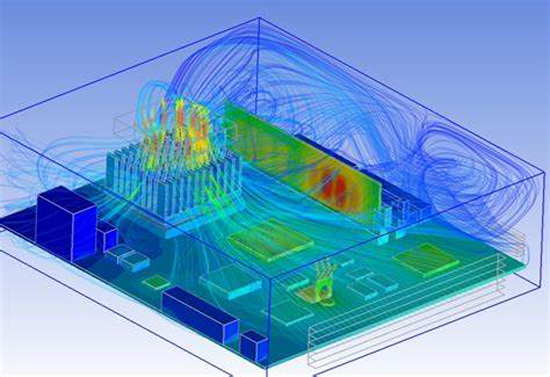

  • 电子设备的散热优化设计。
  • 熔焊过程的温度场仿真。

特点:

  • 分析结构在热载荷下的温度场分布以及由此产生的热应力、热变形。
  • 可结合其他类型的仿真进行热-结构耦合分析。
  • 时间相关性视问题需要而定(稳态或瞬态)。

求解器:

  • 稳态热分析:高效矩阵求解器(如Sparse Solver)。
  • 瞬态热分析:时间步进法(Crank-Nicholson、Backward Euler)。

软件:

  • Ansys Thermal
  • Abaqus Thermal
  • COMSOL Multiphysics
  • Fluent(流体-热耦合)



应用4. 非线性仿真



典型应用:

  • 金属材料的塑性变形分析。
  • 轮胎的接地接触模拟。
  • 高速碰撞的动态响应分析。

特点:

  • 分析具有几何非线性(大变形)、材料非线性(如塑性、超弹性)或接触非线性的复杂行为。
  • 计算复杂,通常需要强大的求解器和高性能硬件支持。

求解器:

  • 准静态方法(Incremental Iterative Method)。
  • 动力松弛法(Dynamic Relaxation)。
  • 显式方法(Explicit Solver)。

软件:

  • Abaqus/Standard(接触问题)
  • LS-DYNA(冲击与爆炸)
  • Ansys Mechanical(材料非线性)



应用5. 材料仿真



典型应用:

  • 复合材料的强度预测。
  • 电池材料的电化学-机械耦合分析。
  • 超材料的设计与优化。

特点:

  • 分析微观尺度下的材料行为(如晶粒、微裂纹、分子结构等)。
  • 多尺度分析:从微观到宏观的性能预测。

求解器:

  • 分子动力学求解器(如LAMMPS、GROMACS)。
  • 连续介质模型求解器(有限元方法)。

软件:

  • ABAQUS(微观和宏观耦合分析)。
  • COMSOL Multiphysics(热、电、磁、力耦合材料仿真)。

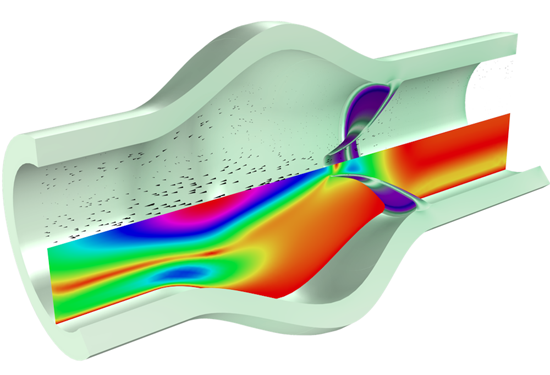

应用6. 流固耦合仿真(FSI)



典型应用:

  • 涡轮机叶片的气动力-应力耦合分析。
  • 心脏瓣膜的生物力学仿真。
  • 高速列车空气动力与结构振动研究。

特点:

  • 分析流体和结构相互作用对系统行为的影响。
  • 包括单向耦合(流体影响固体)和双向耦合(流体和固体互相作用)。
  • 计算难度大,需同时求解流体力学和固体力学方程组。

求解器:

  • 分区耦合:流体求解器(CFD)与结构求解器协同。
  • 单一平台耦合:同一框架内同时解决流体和结构问题。

软件:

  • ANSYS Fluent + ANSYS Mechanical
  • Abaqus + STAR-CCM+
  • OpenFOAM(开源)



应用7. 优化与设计仿真



典型应用:

  • 轻量化结构设计。
  • 航空部件的拓扑优化。

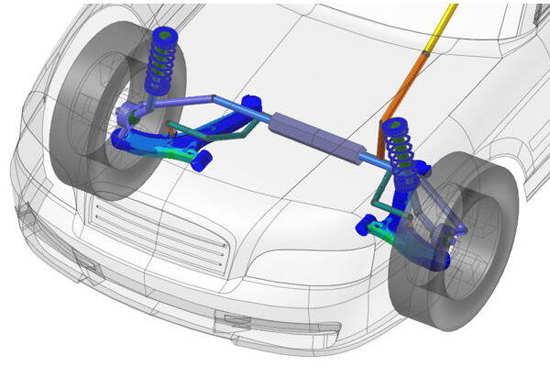

  • 汽车悬架系统的参数优化。

特点:

  • 在仿真的基础上,通过优化算法寻找最佳设计参数。
  • 涉及拓扑优化、尺寸优化和形状优化。

求解器:

  • 梯度优化方法(如最速下降法)。
  • 元启发式方法(遗传算法、粒子群算法)。

软件:

  • Altair OptiStruct
  • Ansys OptiSLang
  • COMSOL Optimization Module



结构/流体/多物理场/电磁仿真最快最完美工作站集群24v2

https://www.xasun.com/article/a2/2461.html



最新流体动力学、空气动力学、结构动态仿真计算工作站、集群硬件配置推荐24v2

https://www.xasun.com/news/html/?2797.html



Comsol Multiphysics多物理场耦合仿真工作站、集群硬件配置方案24v3

https://www.xasun.com/news/html/?2851.html



结构仿真是现代工程设计中不可或缺的工具。通过选择合适的仿真类型、求解器和软件,可以对各种复杂的工程问题进行深入分析,为产品设计提供可靠的依据,此外这些仿真技术常相辅相成,形成多物理场耦合分析,为实际工程提供全面的解决方案。
