HFSS电磁仿真应用-最佳硬件配置方案推荐2014(2)

时间:2014-05-23   来源:   网友评论:0   人气: 8951 作者:

1. 小规模求解图形工作站方案
定位: 20万网格(80万未知量)模型规模计算

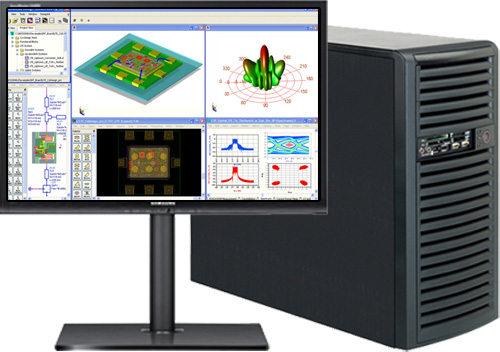

推荐机型:UltraLAB T330(通用型图形工作站)
型号: UltraLAB T330 13532-S11T1AA
主要配置:4核Xeon E3 1270v3/32GB/QK600/128GB SSD+1TB SATA企业级
参考配置明细

配件
品牌和型号
数量
CPU
4核Xeon E3 1270v3 3.5Ghz/8MB/
1
芯片组
intel C226+PCH Chipset
1
内存
8GB DDR3 1600 ECC
4
显卡
Nvidia Quadro K600 1GB
1
系统盘
128GB SSD
1
备份盘
1TB SATA企业级
1
光驱
DVD刻录机
1
网卡
千兆以太端口
2
工作站平台
UltraLAB S124PT01P7S (750W EPS)
1
噪音控制
静音级(全速计算45分贝以内)

性能指标
CPU
运算速度每秒1120亿次
内存
2通道,带宽25GBs
显卡
192核SPU,1GB显存,像素填充率14GPs,显存带宽28GB/s
硬盘
IO读写带宽500MB/SIOPS 3/
网络端口
通过汇聚功能,实现2Gbps
升级能力


CPU
支持Xeon E3 1200v3全系列
显卡
支持Quadro 全系列
内存槽
4个,单根内存最大8GB,最大容量32GB
硬盘位
4个,单块最大SATA:2TB
PCI扩展
2*PCIE 3.0 x8,3*PCIE x4,1*PCI
操作系统


支持windows 7、8,
支持Redhat、Suse Linux全系列
应用软件


基于windows、linux环境下软件全系列
报价
19600


2.中等规模求解图形工作站方案
定位:80万网格(400万未知量)模型规模计算

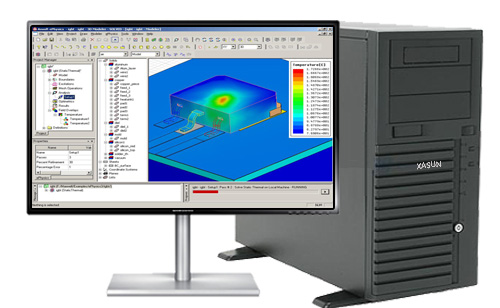

推荐机型:UltraLAB T570(通用型图形工作站)
型号: UltraLAB T570 23464-S11T4ARA
主要配置:8核Xeon E5 2687Wv2/64GB/QK600/128GBSSD/3TB 超级盘
参考配置

配件
品牌和型号
数量
CPU
Xeon E5 2687Wv2共计8核3.4Ghz/20MB/8GTs
1
芯片组
intel C600+PCH Chipset
1
内存
16GB DDR3 1866 Reg ECC
4
显卡
Nvidia Quadro K600 1GB
1
系统盘
128GB SSD企业级
1
数据盘
3TB PCIE-SATA超级盘(1GB,电池)
1
光驱
DVD刻录机
1
网卡
千兆以太端口
2
工作站平台
XASUN S226PT02P9S (900W EPS)
1
噪音控制
静音级(全速计算45分贝以内)

性能指标
CPU
运算速度每秒2176亿次
内存
64GB DDR3,4通道,带宽50GBs
显卡
192流处理器,1GB显存,像素填充率14GPs,显存带宽28GBs
超级盘
IO读写峰值带宽3.5GB/s2GB/sIOPS 3/
网络端口
通过汇聚功能,实现2Gbps
升级能力


CPU
支持2颗Xeon E5 2600v2全系列
显卡
支持Quadro 全系列
内存槽
16个,单根内存最大32GB,最大容量512GB
硬盘位
6个,单块最大SATA:2TB,SAS 1TB
PCI扩展
3*PCIE 3.0 x16,3*PCIE 3.0 x8
操作系统


支持Windows Server 2003、2008
支持Windows XP、Vista、7
支持Redhat、Suse Linux全系列
应用软件


基于windows、linux环境下软件全系列
报价
49990

3.中大规模求解图形工作站方案
定位: 200万网格(1000万未知量)模型规模计算

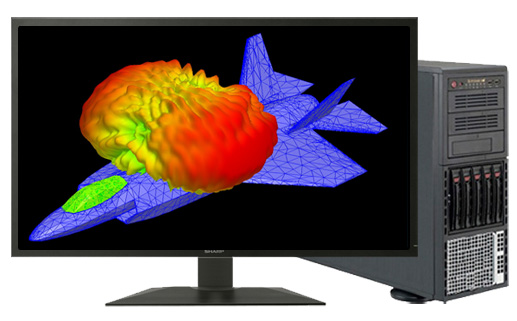

推荐机型:高性能计算工作站EX570
型号:UltraLAB EX570 230160-S12T8AC
主要配置20核Xeon E5 2690v2/160GB/QK4000/256GB SSD/7TB 超级盘
配置明细

配件
品牌和型号
数量
CPU
10核Xeon E5 2690v2
共计20核,3.0G/20MB/8.0GTs,
2
芯片组
intel C600+PCH Chipset
1
内存
16GB DDR3 1866 Reg ECC
10
显卡
Nvidia Quadro K4000 3GB
1
系统盘
256G SSD 6Gbps企业级
1
数据盘
7TB PCIE-SATA超级盘(1GB,电池)
1
光驱
DVD刻录机
1
网卡
千兆以太端口
2
工作站平台
XASUN S226PT02P9S (900W EPS)
1
噪音控制
静音级(全速计算45分贝以内)

性能指标
CPU
运算速度每秒4800亿次
内存
8通道,带宽104.2GBs
显卡
384流处理器,3GB显存,,像素填充率19GPs,显存带宽134GBs
硬盘
IO读写峰值带宽3.5GB/s2GB/sIOPS 3/
网络端口
通过汇聚功能,实现2Gbps
升级能力


CPU
支持Xeon E5 2600v2全系列
显卡
支持Quadro 全系列
内存槽
16个,单根内存最大32GB,最大容量512GB
硬盘位
8个,单块最大SATA:4TB,SAS 3TB
PCI扩展
3*PCIE 3.0 x16,3*PCIE 3.0 x8
操作系统


支持Windows Server 2003、2008
支持Windows XP、Vista、7
支持Redhat、Suse Linux全系列
应用软件


基于windows、linux环境下软件全系列
报价
105000

4.大规模求解图形工作站方案
定位:500万网格(2500万未知量)以上大规模网格模型计算

推荐机型:超级图形工作站EX580
型号:UltraLAB EX580 427256-S15P6T5BRD
主要配置32核Xeon E5 4650/256GB/QK5000/512GB SSD+600GB闪电盘/7TB超级盘
配置明细

配件
品牌和型号
数量
CPU
Xeon E5 4650
(共计32核,2.7Ghz/20MB/双8.0GTs)
4
芯片组
intel C602+PCH Chipset
1
内存
16GB DDR3 1600 Reg ECC
16
显卡
Nvidia Quadro K5000 4GB
1
系统盘
512G SSD 6Gbps企业级
1
超级盘
600GB Pcie-SSD闪电盘
8TB Pcie-SAS超级盘
1
1
光驱
DVD刻录机
1
网卡
万兆以太端口
2
工作站平台
XASUN S418PT01PCS (1600W)
1
噪音控制
静音级

性能指标
CPU
运算速度每秒6912亿次
内存
16通道,带宽208.5GBs
显卡
1536流处理器,4GB显存,像素填充率22GPs,显存带宽172GBs
硬盘
IO读写带宽3.5GB/S2GB/sIOPS 3/
网络端口
通过汇聚功能,实现20Gbps
升级能力


CPU
支持4颗Xeon E5 4600全系列
显卡
支持Quadro 全系列
内存槽
32个,单根内存最大32GB,最大容量1TB
硬盘位
5个,单块最大4TB(SATA/SAS),总容量最大16TB
PCI扩展
4*PCIE 3.0 x16
操作系统


支持Windows Server 2003、2008
支持Redhat、Suse Linux全系列
应用软件


基于windows、linux环境下软件全系列
报价
265000

5 超大规模求解图形工作站方案
定位:1000万网格(5000万未知量)以上大规模网格模型计算

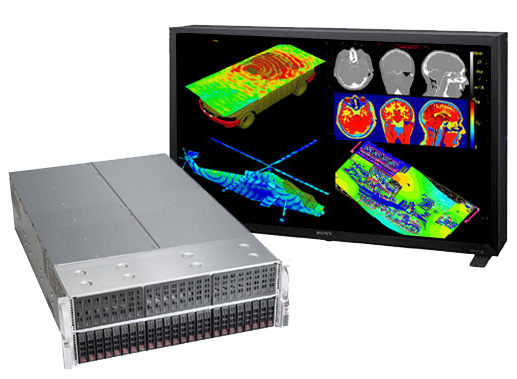

推荐机型:超级图形工作站Alpha700
型号:UltraLAB Alpha700 428512-S15PAT8ARE
主要配置60核Xeon E7 4890v2/512GB/4*QK6000/512GB SSD+1.2TB闪电盘+7TB超级盘
配置明细

配件
品牌和型号
数量
CPU
Xeon E7 4890v2
 (2.8Ghz/37.5MB/3*8.0GTs,共计60核)
4
芯片组
intel C602J+PCH Chipset
1
内存
16GB DDR3 1600 Reg ECC
32
显卡
Nvidia Quadro K6000 12GB
4
系统盘
512G SSD 6Gbps企业级
1
数据盘1
1.2TB PCIE-SSD闪电盘(1GB缓存,电池)
1
数据盘2
7TB Pcie-SAS超级盘(1GB缓存,电池)
1
光驱
DVD刻录机
1
网卡
千兆以太端口
2
工作站平台
XASUN S44FPT01RD (1600W冗余)
1
噪音控制
静音级

性能指标
CPU
浮点运算速度13440亿次/秒(1344Gflops)
GPU
浮点运算速度
内存
16通道,带宽208.5GBs
显卡
2880流处理器,12GB显存,像素填充率43GPs,显存带宽288GBs
硬盘
IO读写带宽3.5GB/S2GB/sIOPS 8/
网络端口
通过汇聚功能,实现20Gbps
升级能力


CPU
支持4颗Xeon E7 4800v2或8800v2全系列
显卡
支持Quadro 、tesla\inte xeonphi全系列
内存槽
96个,单根内存最大32GB,最大容量6TB
硬盘位
24个,单块最大1TB(SATA/SAS)
PCI扩展
4*PCIE 3.0 x16,7*PCIE 3.0 8x
操作系统


支持Windows Server 2003、2008
支持Redhat、Suse Linux全系列
应用软件


基于windows、linux环境下软件全系列
报价
550000
