一.CAE计算应用解决方案---图形工作站类

1. 中小规模计算图形工作站解决方案

定位:用于CAE软件中小规模前后处理或中小规模求解

主要配置

CPU   14Intel Xeon E3-1200系列处理器

芯片组  intel C204 Chipset

内存  2DDR3-1333 ECC内存通道,4插槽

显卡  QUADRO 600QUADRO 2000

硬盘  500GB~1TB SATA



XASUN T320硬件配置

采用Intel Xeon E3-1200系列处理器,CPU与内存直连,双通道,CPU三级缓存8MB,浮点运算提升最显著地方是支持英特尔高级数量扩展指令集(AVX),该方案满足中小规模计算的应用要求 。ANSYS 13.0版本以后支持AVX加速计算



推荐配置

型号

XASUN T320 13416-S11T1AA

CPU

Xeon E3-1240v2(4核3.4Ghz,8M缓存)

内存

16GB (2x8GB) DDR3-1600 ECC

系统盘

120GB SSD

数据盘

1TB SATA 6Gb/s 7200 RPM

图卡

Quadro 600 1GB

平台

XASUN I204C105P6S 塔式

(intel C204芯片组,600W电源,静音系统,4盘位,双千兆)

OS

Windows 7 64-bit, Linux x64

性能规格参考

CPU浮点

1088亿次/秒(108.8Gflops

内存

IO带宽 21.32GB/s,容量16GB

系统盘

读写带宽270MB/s130MB/s

图卡

像素填充率2.56GP/s,显存带宽25.6GB/s

价格

17,500



2. 中大规模计算图形工作站解决方案

定位: 用于CAE软件的中大规模前后处理或中等规模求解

主要配置:

CPU  26核或8Intel Xeon E5 2600系列处理器(共计12核或16核)

芯片组  intel C600+PCH

内存 8DDR3-1600内存通道,16个内存插槽

图卡  Quadro2000~Quadro4000

硬盘  SATA(读写120MB/s),最大容量 1TB/2TB

      SAS(读写200MB/s) ,最大900GB10K

      超级盘(读800MB/S~1.5GB,300~800MB/s),最大4*900GB10K





XASUN T560硬件配置

采用双路Intel Xeon E5-2600系列处理器(共计12核或16),支持英特尔高级数量扩展指令集(AVX),集成四个内存控制器,CPU之间用双QPI连接, 对内存敏感性计算,数据交换带宽显著提升,ANSYS 13.0开始支持AVX加速计算



推荐配置:



方案1

方案2(推荐配置)

型号

XASUN T560

22024-S12T1AB

XASUN T560 22032-S15T1AC

CPU

2Xeon E5 2620

(2.0Ghz,15MB,QPI 7.2GT/s),共计12

2Xeon E5 2650

(2.0Ghz 20MB,QPI 8.0GT/s),共计16

内存

24GB(6*4GB DDR3-1600 RECC

32GB(8*4GB DDR3-1600 RECC

系统盘

240GB SSD企业级

480GB SSD企业级

数据盘

1TB SATA 企业级

(64MB高速缓存)

1TB SATA 企业级

(64MB高速缓存)

图卡

Quadro 2000 1GB

Quadro 4000 2GB

平台

XASUN I602C105P8S塔式

(intel C602+PCH,750W,静音系统,6盘位,双千兆)

OS

Windows 7 x64 proLinux x64

性能规格参考

CPU

1920亿次/

2560亿次/

内存

IO带宽 76.8GB/s

IO带宽 102.4GB/s

硬盘

读写带宽500MB/s

读写带宽500MB/s

图卡

像素填充率10GP/s

显存带宽41.6GB/s

像素填充率15GP/s

显存带宽89.6GB/s

价格

33,900

59,500



3.大规模计算图形工作站解决方案

定位:用CAE软件的大规模前后处理(上亿单元节点以内)或中大规模求解(上亿自由度)



主要配置

CPU  28Intel Xeon E5 2600系列处理器(共计16核)

芯片组  intel C600+PCH

内存 8DDR3-1600内存通道,16个内存插槽,最大512GB

图卡  Quadro4000~Quadro6000

硬盘  支持8盘位,采用超级盘(读800MB/S~1.5GB,300~800MB/s),最大4*900GB10K



XASUN EX560硬件配置

对于超大规模计算应用,因数据量、运算量大,除了CPU性能要求到最高,内存容量也不小,此外数据量读写大,整个计算过程的最大瓶颈就在硬盘IO带宽上,因此,CPU 配备支持AVX指令集的 Intel Xeon E5-2600最高频率的处理器,内存在64GB以上,硬盘读写带宽在1000MB/S以上。



推荐配置


方案1
方案2
型号
XASUN EX560 22264-S42RA1BC
XASUN EX560 22696-S82RA1BD
CPU
16核Xeon E5 2660
2.2Ghz 20MB,
双QPI8.0GT/s
16核Xeon E5 2670
2.6Ghz 20MB,
双QPI8.0GT/s
内存
64GB DDR3-1600 RECC
96GB DDR3-1600 RECC
系统盘
720GB SSD超级盘
(4*240GB,512MB缓存,R5)
1.68TB SSD超级盘
(8*240GB,1GB缓存,R5)
数据盘
2TB SATA企业级
2TBSATA企业级
图卡
Quadro 4000 2GB
Quadro 5000 2.5GB
OS
Windows 7 x64 pro, Linux x64
性能规格参考
CPU
2860亿次/秒
3328亿次/秒
GPU
像素填充率15GP/s,
显存带宽89.6GB/s
像素填充率21GP/s,
显存带宽120GB/s
内存
8通道,
IO带宽102.4GB/s
8通道,
IO带宽 102.4GB/s
硬盘
读写带宽1.5GB/s(调优)、1GB/s
读写带宽3.5GB/s(调优)、2.4GB/s
图卡
像素填充率10GP/s
显存带宽41.6GB/s
像素填充率15GP/s
显存带宽89.6GB/s
价格
¥83,500元
¥135,000元


4、超大规模计算-图形工作站解决方案
    如果用户CAE软件并行数超过16个,但不超过32个,建议使用Xeon E5 4600Xeon E7 8800系列的图形工作站,其并行计算效能还是非常不错的。此外相对多节点分布式集群来说,单台机器的使用方便、管理简单及高效能、高可靠等优点亦非常显著。
建议作为多用户、多任务、大计算量的CAE计算的硬件配置首选。

(1)XASUN EX580图形工作站
 定位 超大规模网格求解(1000万单元~2000万单元)

主要配置:
CPU:4颗Xeon  E5-4600 (8核,20M 缓存,8.40 GT/s QPI),共32核
内存:512GB (32X16GB) DDR3-1600 RECC
硬盘:7块600GB 2.5” SAS 10K, RAID5
图卡 Quadro4000~Quadro6000
OS:Windows Server 2008 R2 x64 企业版 或 RedHat Linux Enterprise 5.5 x64 或 SuSe Enterprise Linux 11 x64

XASUN EX580硬件配置

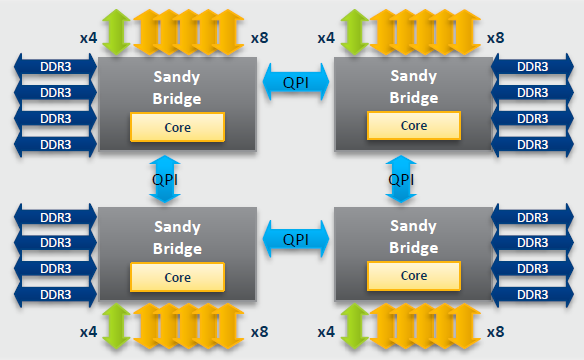

    该机器配备四颗Xeon E5 4600系列处理器,每个处理器8个计算内核,4路Intel Xeon E5-4600系列整机可达32个计算内核,该工作站四颗处理器之间采用全交叉的QPI架构,对整体计算性能提升更加显著,配置32条内存插槽,如果选用单条16GB的内存,总内存容量可达512GB,每颗CPU直连4个DDR3-1600内存通道,内存带宽提高了数倍,非常有利于提升CAE求解器的并行效率,提供最大7盘位超级硬盘阵列,满足海量数据读写请求,另外支持一个专业图卡和另外该架构配备更多安全和RAS特性,为超大规模计算提供最强劲的全方位均衡可靠配置,使之成为4路计算工作站的首选,以下是其架构示意图


(2)XASUN EX780图形工作站
定位 超大规模网格求解(1000万单元~2000万单元)

主要配置:
CPU:4颗或8颗Xeon E7-8837 (24MCache,2.66GHz,QPI6.40GT/s),共32核或64核
内存:512GB (32X16GB)或1TB (64X16GB) DDR3-1066 RECC
硬盘:16块600GB SAS 10K, 双通道SAS2+RAID (5或6)
OS:Windows Server 2008 R2 x64 企业版
或 RedHat Linux Enterprise 5.5 x64
或 SuSe Enterprise Linux 11 x64

XASUN EX780硬件配置

XASUN EX780图形工作站是史上最强大的图形工作站,用intel最新Xeon E7 8800架构处理器,支持8颗CPU,内存32通道,支持高达1TB容量,图卡支持4块Quadro系列,硬盘支持24盘位,但是ANSYS网格计算实际测试,其32核的加速比是最高的,如果超过32核,并行效率提升不显著,所以选用频率最高的4颗8核的Xeon E7 8837处理器是明智的选择,主频高,加上每个计算内核可获得的内存带宽更高,大幅提升CAE求解性能。
推荐配置


方案1
方案2
型号
XASUN EX580 427256-S56RD+
XASUN EX780 827512-S15A86RE
CPU
四颗Intel Xeon E5 4650(2.7Ghz,20MB缓存,QPI8.0GT/s), 共32核
八颗Intel Xeon E7 8837(2.66Ghz,24MB缓存,QPI6.4GT/s),
64核
内存
256GB(16x16GB) DDR3-1600 RECC
512GB(32x16GB) DDR3-1066 RECC
硬盘
2.5TB SAS超级盘
(5*600GB,1GB缓存,R5)
480GB SSD
4.2TB SAS超级盘
(8*600GB。1GB缓存,R5)
图卡
NVIDIA Quadro K5000 4GB
NVIDIA Quadro 6000 6GB
OS
Windows 2008 R2企业版 x64,Linux x64
性能规格参考
CPU
6912亿次/秒
6810亿次/秒
内存
16通道,
IO带宽 16*6.4GT/s
32通道,
IO带宽 32*6.4GT/s
硬盘
读写带宽3.5GB/s(调优)、2.4GB/s
读写带宽3.5GB/s(调优)、2.4GB/s
图卡
像素填充率22GP/s,显存带宽172GB/s
像素填充率27GP/s,显存带宽144GB/s
价格
 ¥278,000元
 ¥579,000元
