大型CAD/GIS仿真显示低成本方案-Nvidia Mosaic技术

时间:2009-07-29   来源:   网友评论:2   人气: 4448 作者:

随着时代进步,行业应用要求越来越高,在一些高端可视化项目中,大型CAD设计中心或遥感气象中心、GIS地理信息处理中心,提出了更高需要,例如超大分辨率4096*2400~ 8096*8096等等,越来越多应用在显示分辨率要求不断提升,高清1920×1080,2K 2048*1553,4K高清甚至8K的应用已经到来。这样的应用在未来几年将会越来越多,对显示设备(如:显卡、显示器和投影机等)就提出了更高的要求。


1:1汽车设计中心显示方案

大型仿真中心高清显示设备要求

Nvidia Mosaic技术----大屏幕+实时渲染最佳利器

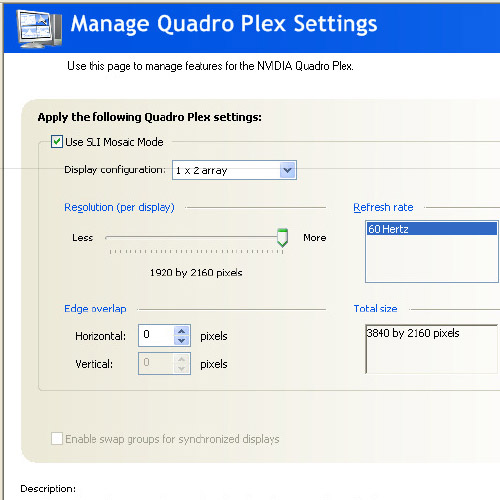

典型多屏显示方案都是通过多台电脑组成集群和专业软件,实现更大的桌面(2多个显示芯片,4个屏幕或以上),具有成本很高、维护难度大等不足。nvidia推出产品Quadro PlexSLI Mosaic Mode模式下,多块显卡(显示芯片)的分辨率能够整合到一起,通过一台高性能图形工作站就可以实现一个超大分辨率显示方案。这对操作系统和应用程序是完全透明的,底层硬件的协同由Quadro专业显卡驱动来实现,性能上相对于独立工作基本没有降低,实现了3D和视频应用的无缝扩展。

 单个4K分辨率的屏幕需要24DVI同步输入才能够支持。在传统的方案中,驱动这样的设备需要多台主机,而且软件也是专门为运行在这些环境下而定制的。举例来说:Sony SXRD投影机(4DVI输入接口)就需要使用4个节点的集群来驱动。

SLI Mosaic Mode的帮助下,如今驱动一台56英寸的4K平板显示器只需要一个主机和一台Quadro Plex 2200 D2视觉计算系统

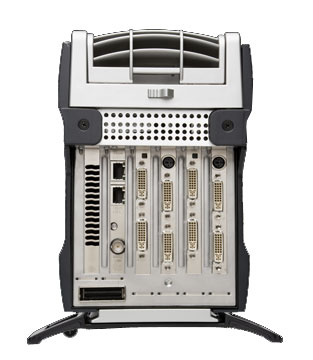

  Quadro Plex视觉计算系统支持SLI Mosaic Mode功能

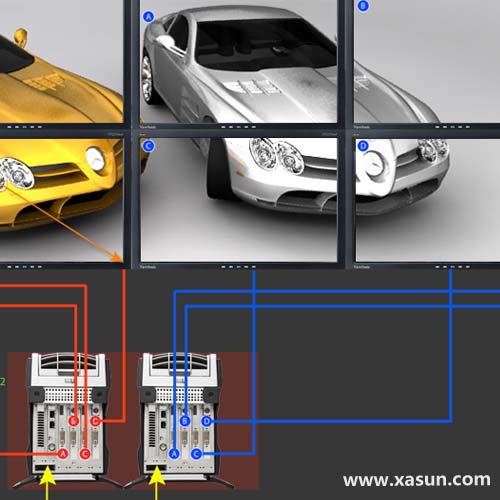

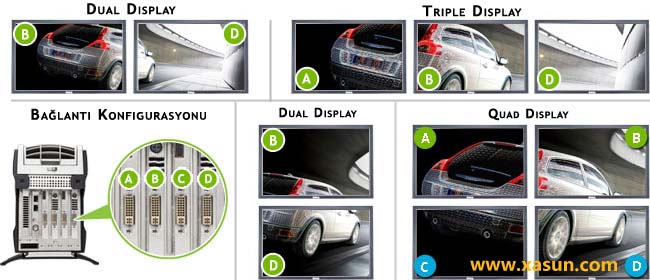

1台Quadro Plex 2200 D4能够在一台工作站上驱动最多8个显示设备,通过SLI Mosaic Mode组成一个完整的画面。这样的应用如果想直接通过4Quadro FX显卡来实现恐怕比较困难,即使能够支持SLI Mosaic Mode,对主板PCI-E x16插槽的数量/位置,以及机箱的空间(使用双槽全长显卡时)、电源和散热等都有特殊的要求




大型高性能图形工作站配置方案

分类
型号规格
数量
CPU
Xeon W5580  3.2G
2
风扇
热管静音
2
主板
Intel S5520SC
1
内存
2GB DDR3-1066 Reg ECC
6
显示卡
Quadro Plex 2200D2
1
系统盘
WD Raptor 300G SATA 10K
1
光驱
DVDRW
1
机箱
XASUN  T5-CM-HAF932
1
电源
1000W EPS 24+8+8 静音
1
显示器
高清或2K、4K、8K显示设备
4~8
支持操作系统
Window XP64位,Window Vista 64位,Linux 64
支持应用软件
几乎所有主流CAD/CAM/CAE软件
合计

三年质保,提供备用品,提供无忧售后支持
