一 工业CT的图像重建与可视化技术介绍

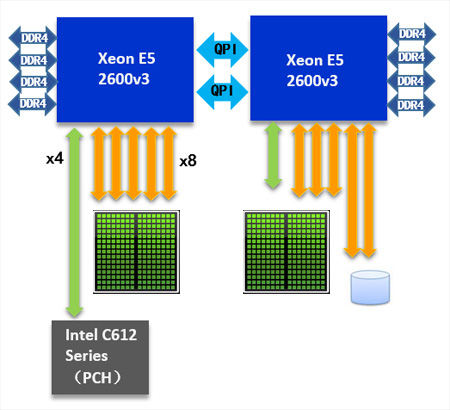

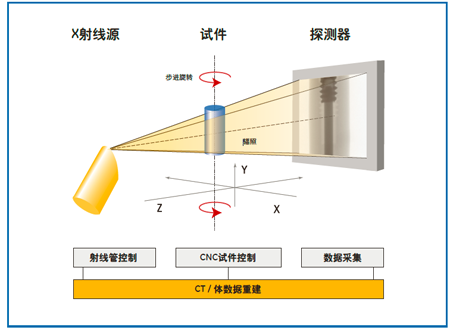

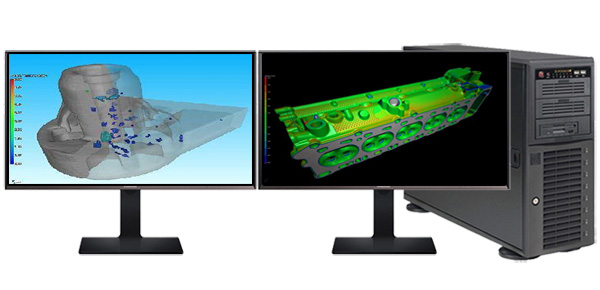

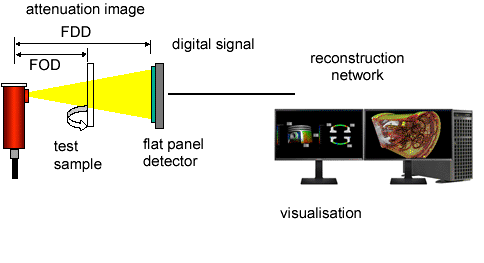

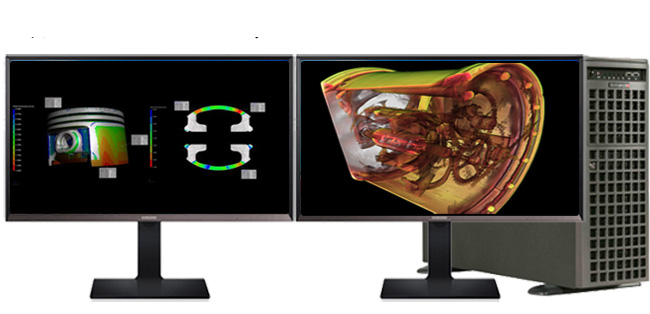

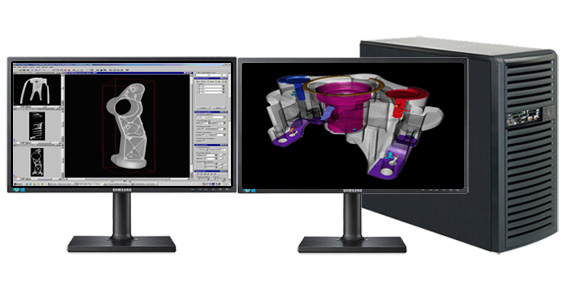

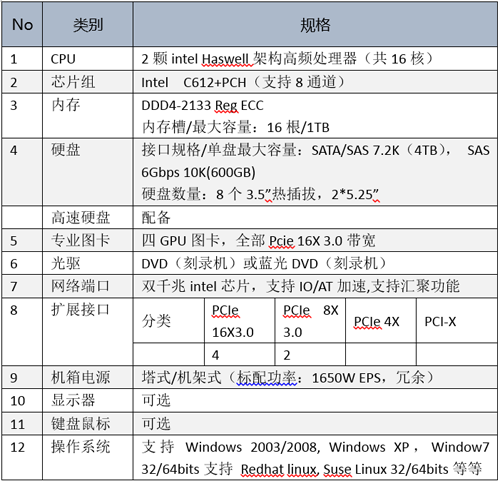

工业CT实时图像重建与可视化及分析,是对工业零件复杂的内部结构的无损伤测量,获取数据重建图像(断层成像),得到其内部和外部组成部分的尺寸进而给出空间的关联性。工业CT并非对测量物作“视觉”上的成像,而是利用对X光照射并穿过受测物体时强度衰变的分析,反算出受测物体内部的衰变系数,是用三维图像的方式表示内部的衰变系数的分布。工业CT的主要特点是无损伤测量、精度高、与功能强大的软件配合应用于质量检测、结构分析、材料分析、空间纹理分析以及CAD和CAE。


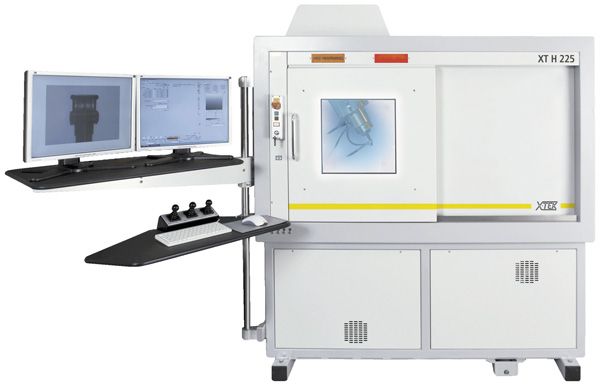

尼康仪器的工业CT扫描检测站 XT H 160图片


1.1 应用领域
工业CT当初应用于工业零件的检测;随着硬件和软件技术的提高,它的应用围已经扩展到相当广泛的领域,以下是主要应用领域
 汽车工业
 Electrical connectors电子器件
 Injection nozzles 油气喷嘴,燃气喷嘴
 感应器-比如氧气感应器
 半透明面板 LED 光管
 高压冲模铸件,如涡轮压缩机
 航空航天
 涡轮叶片冷却孔位置与尺寸
 组件的裂纹分析
 叶片检测与厚度(wall thickness)分析

 注塑模型
- 复杂塑料组件
- 柔软、半透明材料,通常无法通过光学成像测量
- 塑料零件的超声波焊接检测

 制药与医疗Pharmaceutical/medical
 分药仪器
 医疗仪器医疗装置检测
 微小塑料组件
 骨头结构,骨架机构

 博物馆,考古研究,玉石鉴定
 材料鉴定也分析(例如结构, 气孔率, 裂纹也瑕疵)
 古生物学,如骨架,骨棒, 化石
 地质与土壤分析
 考古学
 玉石与古瓷鉴定及裂纹瑕疵检测


1.2  工业CT主要检测项目
 瑕疵缺损检验Defect checks
 渗透与多孔分析Porosity analyses
 组装、装配、材料结构性缺损检验
 损伤分析
 材料检验
 维度测量
 逆向工程
 几何形状拟合分析与比较
 外部与内部表面的CAD对比
 浇铸(金属)与浇注(塑料)的后期处理与分析

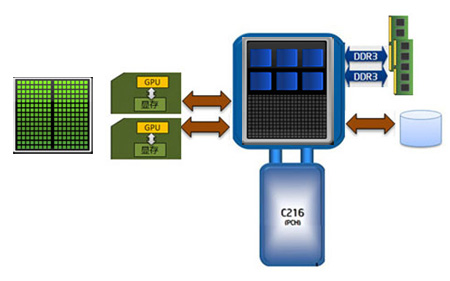

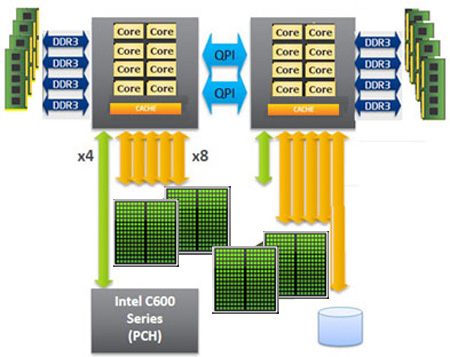

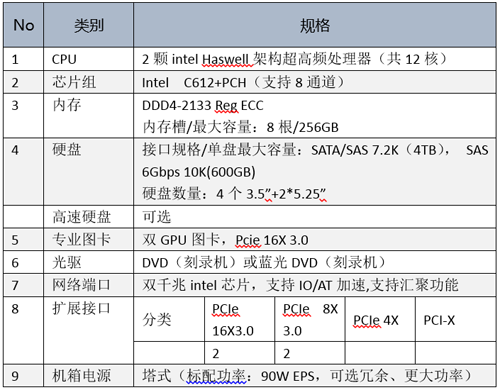

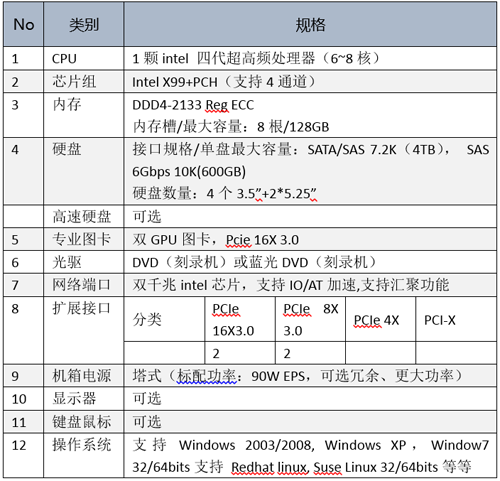

1.3 实现手段

 2D和3D图像处理、 非线性优化、 (大量)数据的可视化、 动态模拟



1.4 算法分析

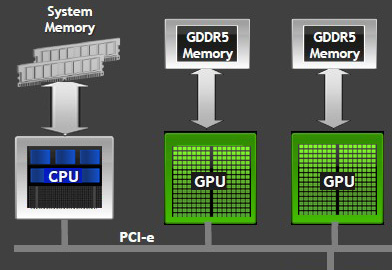

 CT重建算法分析(主要算法:滤波反投影法和迭代法)
 2D和3D图像处理算法分析
 数据可视化算法分析
 非线性优化算法分析
 动态模拟算法分析
