连锁店网络监控方案

时间:2009-06-13   来源:   网友评论:0   人气: 212 作者:

客户需求分析

1 、所有的连锁店收银台、员工的工作情形全部实时监控。

2 、把监看的图像嵌在公司内部的网站里,并使老总在自己的电脑前打开网站 ( 网页 )

就可以看到监看的所有图像。

3 、整个监控系统采用二级管理方式,即监控中心和职能部门监控。

4 、监控设备能够将直接采集到的信号通过 ADSL MODEM 传到互联网,老总可以随时随地通过

互联网进行监控。

5 、保证现有的规划和建设具备良好的扩展性和可二次开发性。

方案实施内容

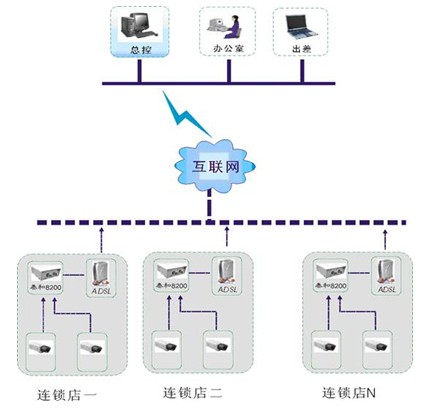

网络视频监控方案拓扑图


解决方案

考虑到客户所监控的地点及需要,特选用网络视频服务器 SERVER 8200 网络视频服务器 SERVER 8400 配合室内云台 ( 水平旋转 355 °,垂直旋转 90 ° ) 来达到监看所有设备的要求。网络视频服务器SERVER 8200 可以直接连接 ADSL MODEM 自动拔号上网。总部或公司领导可以直接通过二级域名 或者网络电子-地图访问各个连锁店 . 此种解决方法最大限度的发挥了 网络视频服务器 SERVER 8200 监看画面的实时性在专网中看的效果可达到 25 / 秒,而且云台旋转的角度及镜头的拉伸也可以通过客户电脑中远程调节利用连锁店监控系统,只需在监控中心配备 24 小时的值守人员,而各个远端连锁店都实现了无人值守。连锁店的图像及各类相关参数都能够实时的传输到监控中心,监控中心也能够对连锁店的相关设备进行反向控制 , 并可实现远程录像。实现了一个安全、高效可靠的连锁店监控系统。

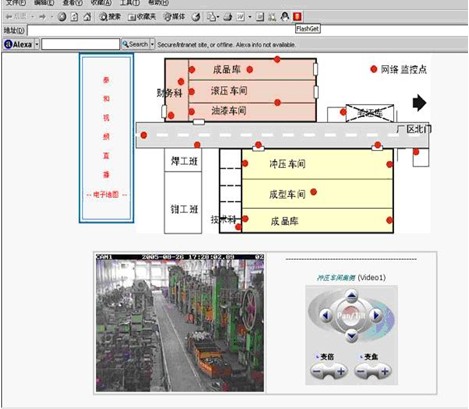

网络电子地图解决方案

----可以根据客户要求开发基于网页的电子地图,即点即看,还可嵌入到公司网站中,

随时随地通过互联网掌握公司情况。


存储解决方案

建议配置专业服务器做为主控机进行监控及实时录像。

10 路以下主机:

•  CPU 酷睿双核2.66G

•  内存: 2GB DDR2-800

•  显卡: 256M 高速显卡

•  网卡:两块 3COM 10/100M

•  显示器: 17 寸显视器(根据需要配置大屏幕)

•  硬盘两块:存储硬盘为 1000G
(可根据需要配置 RAID1 方式硬盘阵列进行备份)

----由于单路视频每天实时录像占用存储空间大约为2GB,16路视频存储10天所占用

空间=16*2*10=320G 故配置200G硬盘做为存储盘。

监控点基本配置

定点方案

网络视频服务器(含电源) 8200



高清晰摄像机(不含电源、镜头)



12V 摄像机电源适配器



专用镜头



防护罩



支架(固定防护罩用)



电源线



电源线插座



视频线





动点 A 方案

网络视频服务器(含电源) 8200
