BIM建筑设计中心的---图形工作站、存储服务器全集

时间:2011-10-11   来源:   网友评论:1   人气: 6109 作者:

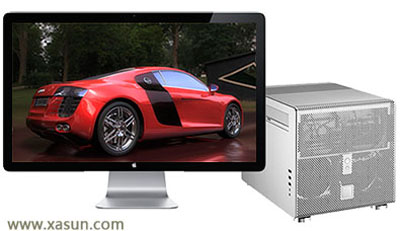

XASUN定制工作站、服务器通过对行业应用软件分析和设计特点,借助最新IT技术打造可靠性高、性能优异、价格低廉的、为设计者的应用量身定制的高效的图形工作站和存储服务器。



本方案针通过对BIM行业的建筑CAD、景观设计、模型文件存储共享等大量应用研究,配置出实用性强、高性价比、高可靠性的XASUN图形工作站、存储服务器方案

本方案配备最新intel Xeon E3、E5系列处理器、Nvidia GTX600系列显卡,更新日期2013年1月26日



一.工作站、服务器合理定制---发挥BIM效能的最佳利器

BIM是建筑信息模型的简称,越来越多的设计机构在以惊人的数字从CADBIM转变,就像CAD当初从手绘图纸的一个巨大跨越一样,BIM将是从CAD的一个巨大跨越。在建筑设计行业,没有BIM,企业的竞争力和技术优势将会被大大削弱,但BIM的应用整个过程,处处都有图形工作站高科技的身影。

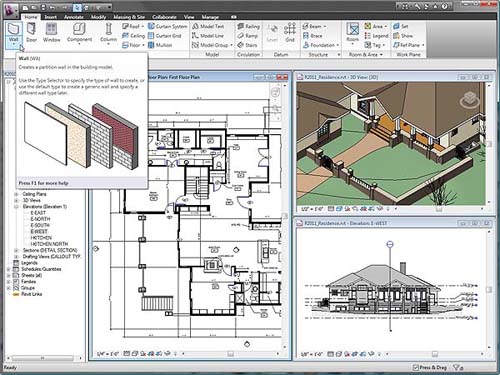

在实际应用中,室内设计师、景观建筑师,以及家具设计师们,经常抱怨建造模型过程中, Revit运行相当吃力,碰到运行大体量的集成模型,问题更严重。一方面IT技术突飞猛进,高性能图形工作站、服务器不断推陈出新, 另一方面客户使用的计算机效率低下、性能不高, 很大一部分原因,应用软件与运行的图形工作站硬件的极不匹配。



客户需要一种能高效运行BIM的应用软件的图形工作站,当然这个要通过硬件专家或经验丰富的技术工程师在了解行业软件和计算应用特点,给出合理工作站配置方案, 让工作站性能高效率的发挥出来, 使之不再成为建筑设计软件运行的瓶颈和技术上的短板,让购买的设备尽量能够更长久发挥效能, 避免IT升级换代造成的过早淘汰浪费。

为此工作站专家需要深入分析BIM的行业应用和特点,找出软件的特性,提供有效的硬件配置,达到完美高效运行Revit设计软件理想目标



BIM行业建筑应用与图形工作站解决方案

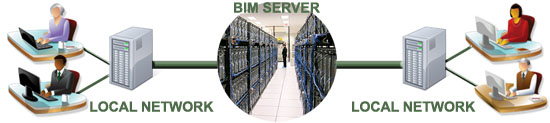

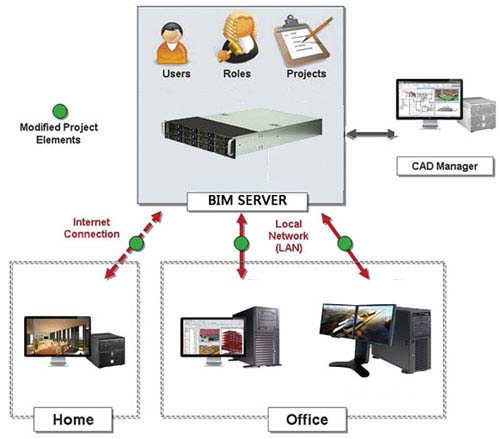

BIM在各种建筑景观模型创作设计过程中,模型的创建、复制、缩放、移位、旋转以及渲染、保存, 无不体现工作站对正在编辑的建筑模型进行各种操作,只有摸清图形工作站操作过程中CPU浮点运算、GPU图形处理、 硬盘读写性能,以及通过网络的存储服务器的容量以及硬盘和网口的IO数据传输,并通过每一个方面的表现,才能了解整机机器的性能和瓶颈。



2.1 Rebit软件处理过程与工作站硬件要求

   BIM信息系统随着应用的深入,对精度和复杂度越来越大, 建筑模型文件容量从10MB~2GB. 首选工作站的内存和CPU是第一要素, 其次是GPU图形性能,还有操作过程中,不被看到的对整个软件性能有很大影响的虚拟内存,以及硬盘IO速度。



2.1.1  模型文件的调入内存和保存到硬盘过程

模型文件打开过程从硬盘读取,然后通过CPU把模型文件数据解压方式把三维图形文件数据放到内存中供编辑, 这个过程中:

Ø  多核CPU往往只有一个核在承担解压缩的工作(读取)和压缩格式数据写到到硬盘里(保存)

Ø  建筑模型从硬盘里读取到内存,如果内存太小,建筑模型部分数据只能在虚拟内存,编辑过程迟钝甚至无法编辑,通常模型文件的占用内存大小是模型文件的20.



2.1.2 建筑模型编辑过程

   模型文件读取到内存后,就是设计者对模型文件的编辑---人机互动过程, 不断的对模型修改和移动、变换等操作以及通过显示器即时显现出最新模型样式, 图形处理器(GPU)承担设计者对模型文件的操作后结果的每一个过程的显示, 这体现了GPU对图形数据与图形显示的直感的图形显示速度(涉及GPU性能和模型容量大小的支持), 这个过程中:

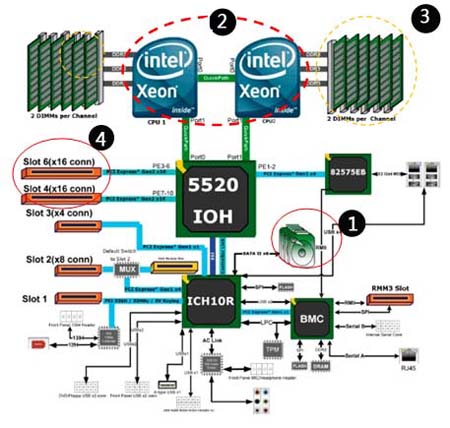

Ø  CPU交互设计过程中的承担更多关联运算,另外在模型的三维图像生成需要渲染,REVIT支持多CPU多核架构的计算渲染,所以随着模型的复杂度,CPU的频率要求越高、核数越多越好. CPU推荐以intel的服务器规格为主,主流规格有4Xeon E34/6Xeon 5600系列,这些产品代表当今最先进的CPU处理器架构。 CPU和内存关系,通常是1:4



Ø  GPU  从软件厂家推荐资料表明,图卡要求支持Direct 9.0以上, 由于专业图卡都是以OpenGL为主, REVIT软件支持明显是基于windows环境的游戏卡为主, Nvidia是目前市场占有率最高的,其次是ATI,我们以Nvidia Geforce游戏卡为主,如果客户考虑ATI只要对应Geforce档次的进行调整就可以,NV Geforce目前最新采用Fermi架构GTX规格,GTX550GTX560GTX580GTX590



Ø  硬盘  硬盘的重要性经常被客户忽视,大多数使用者认为硬盘就是用于数据存储而以,这里我们不完全苟同,很多用于处理复杂模型的高端图形工作站,在编辑过程移动、缩放非常迟钝,重要原因是虚拟内存在数据编辑过程,数据交换明显太慢迟滞,严重影响正常的编辑操作,所以我们要充分了解硬盘的读写性能,这对高端应用非常重要。

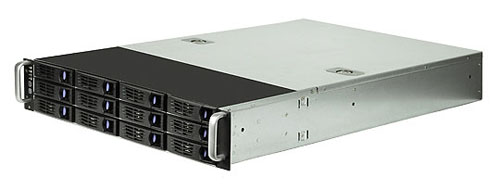

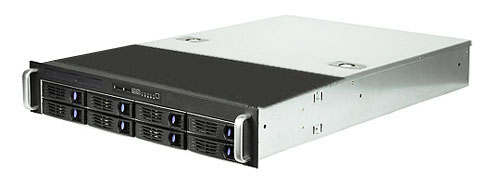

如果是非常大的复杂模型,由于数据量大,从硬盘读取和虚拟内存的数据交换时间长短显得非常重要,推荐考虑阵列方式提升,虽然ssd性能目前很强,但一个专业工作站,硬盘必须是企业级(服务器级),SSD目前只有intelSSD企业级规格,X25-E 64MB,价格太高,读写性能还停留在270250MB/s,容量又太小,性能还满足不了要求。笔记本级SSD寿命太短,通常企业级是笔记本级的10倍以上,目前硬盘8SAS 15K+最新SAS2-RAIDRAID5下读写性能1400900MB/s,如果内存足够大,可以通过虚拟硬盘的方式,把虚拟内存设置到虚拟硬盘上,性能提升非常大,当然具体还要看软件是否支持

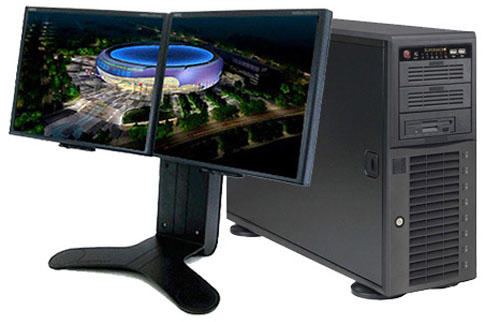

Ø  显示方案模型越来越大,设计过程图形显示分辨率越高越好,单个显示通常分辨率是1920*1080,专业图显2560*1600,通过多屏拼接2X13X12X2…,提供更高的显示方式,当然这里面分辨率高了,GPU处理数据项也自然就大连,要求也就更好了



2.1.3 建筑模型分类与工作站配置

    由于不同大小模型文件, 对图形工作站的性能要求有很大的不同, 为此, 根据对模型大小规模进行分类, 不同类型的容量和计算性能和其他方面的要求



模型规模与工作站配置归类表

图形文件分类

模型文件

工作站配置推荐

内存容量

CPU

硬盘

显卡

显示方案

小模型

<64MB

4G

双核2.5G

7.2K SATA

GTX470

单显

中等模型

64MB~384MB

8GB

四核Xeon3.3G

10K SATA

GTX560

支持多屏







大模型

384MB~768MB

16GB

8Xeon 2.53G

SAS 15K

GTX580

支持多屏





Q4000

超大模型

768MB~2GB

24GB ~48GB

12Xeon 2.66G

8*300G+RAID

GTX590

支持多屏







Q6000
